Produksi Model 1228 Mesin Prefeeder Otomatis Penuh Kontrol Komputer Layar Sentuh

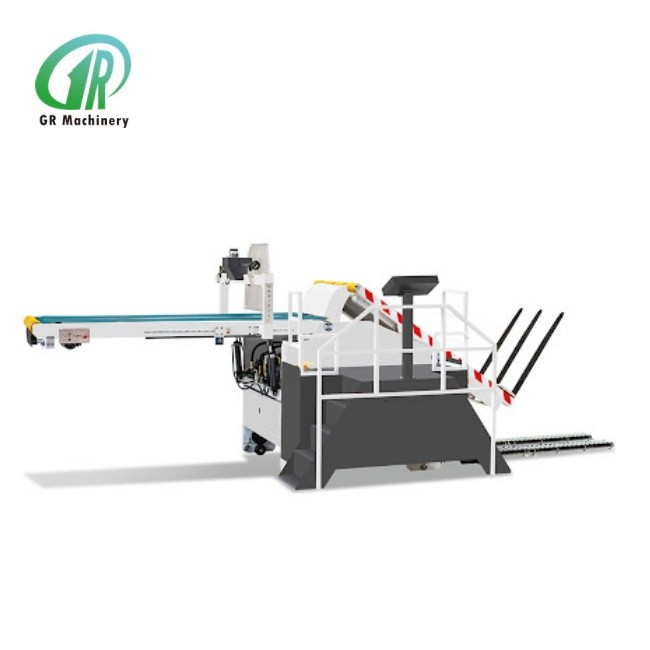

Model 1228 Mesin prefeeder Sepenuhnya Otomatis

Spesifikasi Mekanik:

1. Ukuran pengumpanan kertas maksimum: 1200ⅹ2800mm

2. Ukuran pengumpanan kertas minimum: 260ⅹ755mm

3. Tinggi pemuatan kertas maksimum: 2000mm

4. Berat kertas maksimum: 1200kg

5. Kecepatan pengumpanan kertas maksimum:

(Ketebalan karton di bawah 4mm ≥ 420 lembar/menit)

(Ketebalan karton di bawah 8mm ≥ 300 lembar/menit)

6. Persyaratan kecepatan maksimum:

A. Tinggi pemuatan kertas >1600mm atau lebih.

B. Jumlah tumpukan kertas per papan harus dalam satu tumpukan.

C. Persyaratan pembengkokan karton: 5% pada arah lebar kertas (1000mm memungkinkan pembengkokan dalam 50mm).

D. Permukaan pencetakan karton harus berada pada sisi yang sama.

e. Setidaknya satu lembar kertas harus tetap menunggu di jalur listrik di ujung depan garpu pengumpan kertas.

7. Garpu pemindah penggerak hidrolik daya terbalik

8. Penggerak hidrolik daya pengangkat konveyor horizontal

9. Metode pengumpanan kertas: tumpukan tunggal

10. Metode pengumpanan kertas: logistik perayap listrik (dipasang di tanah)

11. Pengaturan pesanan sekali klik dan fungsi memori pesanan.

12.Fungsi siaga hidrolik (siaga otomatis melebihi waktu yang ditentukan)

13. Penyesuaian antarmuka manusia-mesin dari parameter yang relevan.

14. Tampilan teks yang tidak normal dapat dihilangkan dengan mudah dan cepat.

15. Tangki bahan bakar tahan guncangan.

Petunjuk konfigurasi utama:

1. Sabuk konveyor mengirimkan karton yang dibuang ke bagian pengumpan kertas yang ditumpuk. Setelah melewati bagian pengumpanan kertas yang ditumpuk, karton secara otomatis disusun dalam bentuk sisik ikan, dan dikirim ke bagian pengumpan kertas pada mesin tempel dan paku all-in-one melalui sabuk bagian pengangkutan horizontal.

2. Terdapat perangkat penyelarasan otomatis di kedua sisi bagian pengangkutan yang ditumpuk, dan perangkat penyelarasan dapat disetel secara elektrik (langkah penyelarasan 100mm).

3. Ujung depan ban berjalan horizontal dilengkapi dengan alat penyadap kertas memanjang otomatis, yang menyesuaikan kecepatan pengiriman sesuai dengan kecepatan kendaraan.

4. Seluruh mesin dapat digerakkan secara longitudinal.

5. Transportasi sabuk konveyor horizontal secara otomatis dikontrol oleh fotolistrik.

6. Logistik perayap daya yang mendukung mesin lengkap harus dipasok oleh pabrik peralatan.

7. Kontrol komputer layar sentuh.

Poin teknis:

1. Kontrol dan antarmuka cerdas:

A. Kontrol secara digital pergerakan ukuran pesanan penggantian untuk memastikan akurasi penyesuaian.

B. Mesin ini dapat dihubungkan ke sistem manajemen produksi untuk docking cerdas dan penyesuaian pesanan otomatis.

2. Dilengkapi dengan bagian pengangkutan horizontal:

A. Rangka konveyor horizontal memiliki fungsi teleskopik dan secara otomatis disesuaikan dengan kontrol servo.

3. Dilengkapi dengan mekanisme pengangkatan platform:

A. Platform ini memiliki fungsi mengayun ke atas dan ke bawah untuk mencegah karton tersangkut karena celah besar selama putaran pertama pengumpanan kertas setelah penyesuaian pesanan.

B. Pelacakan perangkat ayun secara otomatis dikontrol oleh radio dan televisi.

4. Garpu shift adalah jenis garpu gigi:

A. Pabrik secara mandiri mendukung logistik perayap listrik (dipasang di darat)

5. Perangkat penyelarasan seluler terintegrasi Gantry:

A. Mesin tersebut dilengkapi dengan alat penyekat depan untuk menarik tumpukan karton menjadi ikan

bentuk skala untuk memudahkan masuknya karton secara terus menerus ke bagian pengumpan kertas.

B. Perangkat penghenti depan adalah jenis gantri yang bergerak maju dan mundur, dengan struktur yang masuk akal dan kompak serta penyesuaian yang mudah.

C. Fungsi gertakan dua sisi ditambahkan di kedua sisi penyekat depan untuk menyatukan tumpukan karton di bagian penyimpanan kertas. Di bawah aksi penyekat depan, karton yang ditambahkan secara horizontal menjadi sisik ikan dan diangkut dengan rapi ke bagian pengumpan kertas.

6. Pengangkatan garpu: Pengangkatan dan penurunan garpu dikendalikan oleh motor servo independen

Daftar mesin outsourcing utama:

1. Sistem hidrolik:

A. Merek tangki bahan bakar --- FQS

B. Daya unit hidrolik --- 11HP

C. Metode pendinginan tekanan oli --- pendinginan udara

D. Merek katup solenoid hidrolik --- Yuken (YUKEN, Jepang)

e. Merek silinder --- FQS

F. Kapasitas tangki bahan bakar --- 200L

2. Sistem kontrol elektronik:

A. Merek PLC ---Panasoni

B. Antarmuka operasi --- antarmuka manusia-mesin (mode sentuh)

C. Teks indikasi titik kesalahan

D. Merek komponen kontrol --- Schneider

3. Aksesoris:

a. Rel pemandu linier --- perak

B. Motor reduksi motor ---Shengbang

C. Konverter frekuensi ---Delta

d.Bagian asli pneumatik --- Airtac

e. Sakelar jarak, sakelar fotolistrik --- Omron/Autonics

f.Motor servo --- Yaskawa, Jepang
