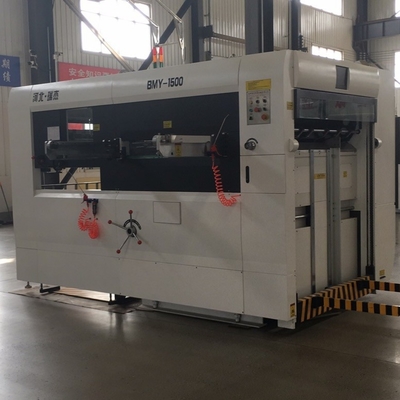

BMY-1500 Semi-Automatik Die Cutting And Creasing Machine Manual Feeding untuk membuat kotak warna

BMY-1500 Semi Otomatis MatilahPemotongandan CreasingMesin

I. Pendahuluan Mesin:

BMY-1500 Semi-Automatic Die Cutting and Creasing Machine adalah peralatan utama untuk membuat kotak warna, karton dan merek dagang kertas.

Mesin kami dilengkapi dengan pegangan intensitas tinggi gigi terbuka, panduan swing depan keseluruhan, panduan mendorong otomatis, struktur interval presisi tinggi, lempeng kunci pneumatik, kopling pneumatik,Perlindungan overload dan pengumpulan kertas otomatis, membuat jarak makan kertas lebih pendek, presisi posisi tinggi, mati memotong stabil, kertas mengumpulkan keteraturan, juga dapat melakukan non-gripper mati memotong.

AkuAkuKomponen dan Fitur:

1.Bagian pemasangan kertas: kertas pra kode, platform pemasangan kertas, bangku pneumatik.

Sebelum-Kode kertas:Silinder geser sudut aluminium, mudah dan cepat dioperasikan. operator perlu menempatkan kertas diproses ke dalam pre-kode troli kertas,dan menempatkan trolley kembali ke platform makan kertas untuk melanjutkan pekerjaan berikutnya ketika kertas menetapkan batas bawah.

Platform pemakanan kertas:Jarak langkah naik otomatis dapat diatur sesuai dengan jumlah kertas, operasi mudah dan cepat.

Bangku pneumatik:Operator berdiri di platform kerja, pneumatik menyesuaikan ketinggian mesin sesuai dengan ketinggian operator yang berbeda, mudah dioperasikan, menghemat waktu dan usaha.

2.Posisibagian: fRont panduan, sisipanduan.

Panduan depan:Swing keseluruhan depan swinging panduan sisi memiliki dampak kecil pada tepi kertas, presisi posisi yang tinggi,dengan empat set saklar serat presisi (merek Taiwan Riko) untuk memeriksa kertas di tempat dan menghindari pemborosan kertas.

Panduan samping:Anda dapat memilih panduan sisi berdasarkan produk yang berbeda, tidak perlu mengganti komponen, mudah dan cepat untuk menyesuaikan.

• Pemotongan matibagian: pegangans, memotong matilembarrangka, baja pemotong matipelat, struktur transmisi, host bawahplatform, platform bergerak danbagian atasplatform, struktur intermiten, rem kopling pneumatik.

Tekanan pemotongan mati dapat secara keseluruhan mengatur dan juga dapat mengatur tepi pegangan depan secara terpisah, reduksi manual nyaman dan penghematan tenaga kerja.

Penangkap:Pegangan yang terbuat dari kekuatan tinggi dari paduan aluminium keras precision casting, dengan kekakuan yang baik, bahan ringan, inersia kecil, kekuatan tinggi,dapat secara akurat dan mulus mentransfer kertas dalam kecepatan tinggi berjalan. unik pegangan depan panduan, mati memotong posisi ganda dan berjalan kurva cam, kebisingan rendah, presisi tinggi dan tahan lama, tepi pegangan hanya 6 mm.

Kerangka lembaran pemotong mati:Peningkatan ganda frame sheet die cutting mengadopsi penguncian pneumatik dan rolling bearing guide rail, keamanan tinggi, operasi yang mudah.Kerangka lembaran pemotong mati dengan pelat gantungan, membuat posisi pelat tepat dan kuat, dan dapat digunakan kembali, dapat secara efektif mencegah pelat pemotong mati terjatuh dan pecah.

Piring baja pemotong mati:Piring baja 70CR diproses oleh perawatan panas khusus, rata yang baik, kekerasan tinggi, umur panjang.mudah dan hemat tenaga kerja.
Struktur transmisi:Desain transmisi baru membuat kecepatan tinggi presisi mati pemotongan. drive utama mengadopsi worm gear dan khusus dirancang crankshaftkoneksi bush bantalan akan mengurangi ruang gerak, menghindari dampak dari worm gear dan cacing, tekanan tinggi die-cutting, memiliki fungsi tekanan tinggi.4 sudut platform bergerak dilengkapi dengan dekompresi buffer musim semi dan mengurangi mesin memakai, membuat mesin berjalan lebih stabil.
Host platform bawah, platform bergerak dan platform atas:Komponen-komponen kunci ini terbuat dari pasir resin besi ductile kekuatan tinggi, kekuatan tarik tinggi dan ketahanan yang baik.
Struktur intermiten:Menggunakan presisi tinggi paralel ternary cam indeksasi struktur, kurva cam dirancang khusus, sudut transverse besar, mengambil pegangan berjalan lebih stabil.
Pneumatic clutch brake:Kontrol mentransmisikan torsi dengan menyesuaikan tekanan udara, kebisingan rendah, kinerja pengereman yang baik.

4Bagian pengumpulan kertas:Mengumpulkan kertas secara otomatis dan kuantitatif.

Kertas penyelarasan belakang, kertas penyelarasan sisiuntuk memastikan otomatis kertas makan teratur, struktur mesin pengumpulan kertas sederhana, operasi cepat.tiga kali lebih cepat dari operasi manual, operasi sederhana dan nyaman.Operator dapat memantau kertas selaras belakang di depan mesin.Back selaras kertas dilengkapi dengan saklar deteksi ganda untuk memantau kertas dalam urutan.Hal ini juga dapat mengambil sampel ketika mesin berjalan.Ini akan alarm secara otomatis ketika pengumpulan kertas mencapai perintah untuk mengingatkan operator mengganti platform pengumpulan kertas.

Kertas kuantitatif:Dapat mengatur nilai sewenang-wenang dari 10 sampai 9999, itu akan mati secara otomatis ketika kertas mencapai nilai yang ditetapkan.

5. Ekontrol listrikbagian:Motor, PLC dan antarmuka manusia-mesin, sistem kontrol elektronik, semua jenis perangkat perlindungan keselamatan.

Motor:Dengan diimpor Fuji inverter stepless speed control motor, membuat motor utama hemat energi, kebisingan rendah.Motor pengurangan kertas makan dan mengumpulkan memilih impor Taiwan elektromagnetik pengereman deceleration motor, dengan kinerja keamanan yang tinggi, umur layanan yang panjang dan kebisingan berjalan rendah.
PLC dan antarmuka manusia-mesin:Digital menampilkan kecepatan kerja mesin dan status, motor utama dikendalikan oleh konverter frekuensi, kecepatan stepless mengendalikan membuat berjalan lebih stabil.Sistem tampilan antarmuka manusia-mesin dapat menampilkan semua jenis kondisi kerja, lokasi kesalahan tepat waktu dan solusi yang diusulkan.
Sistem kontrol listrik:Proses kontrol mikro komputer kontrol otomatis dan deteksi real-time dari ke pemasangan kertas, transmisi kertas, memotong mati, pengumpulan kertas.
Semua jenis perangkat perlindungan keselamatan:Horn alarm ketika masalah terjadi, dan mati mesin secara otomatis untuk memastikan keselamatan manusia.

6. Lsistem ubrikasi:Fsistem pelumasan atauced danwaktusistem pelumasan.

Sistem pelumasan paksa:Tekanan minyak dan penyesuaian aliran adalah nyaman, pastikan bahwa pasokan minyak drive utama normal dan tidak akan mati mesin saat berjalan.
Sistem pelumasan waktu:Dihubungkan dengan pengontrol yang dapat diprogram dari host, membuat kontrol fungsi pelumasan secara otomatis.Cal juga melakukan pelumasan minyak secara kuantitatif dan waktuSistem pelumasan timing tidak hanya mengurangi kebisingan mesin, tetapi juga memastikan mesin berjalan stabil.

III.Parameter teknis:

BMY-1500 Semi Otomatis Die Cutting Creasing Machine
