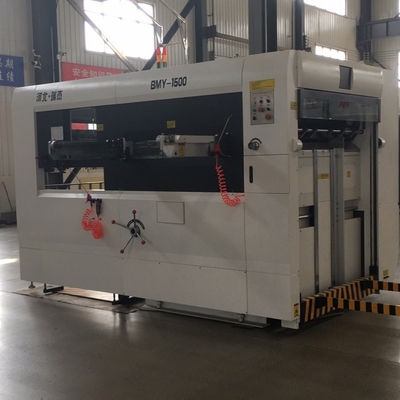

BMY-1500 Semi-Automatic Corrugated Karton Die Cutting dan Creasing Mesin

BMY-1500 Semi-Otomatis MatiPemotongandan KekusutanMesin

I. Pengenalan Mesin:

Mesin Die Cut dan Creasing Semi Otomatis BMY- 1500 merupakan peralatan utama pembuatan kotak warna, karton dan kertas merk dagang.

Mesin kami dilengkapi dengan gigi terbuka gripper intensitas tinggi, pemandu depan ayun keseluruhan, pemandu dorong otomatis, struktur interval presisi tinggi, pelat kunci pneumatik, kopling pneumatik, pelindung beban berlebih, dan pengumpulan kertas otomatis, menjadikan jarak pengumpanan kertas lebih pendek, presisi posisi tinggi, pemotongan mati stabil, keteraturan pengumpulan kertas, juga dapat melakukan pemotongan mati non-gripper.

SAYASAYA. Komponen dan Fitur:

1.Bagian pengumpanan kertas: Kertas pra kode, platform pengumpanan kertas, bangku pneumatik.

Pra-kertas kode:Sudut geser silinder aluminium, mudah dan cepat dioperasikan. Operator perlu memasukkan kertas yang sudah diproses ke dalam troli kertas pra-kode, dan mengembalikan troli ke platform pengumpanan kertas untuk melanjutkan pekerjaan berikutnya ketika kertas menetapkan batas bawah.

Platform pengumpanan kertas:Jarak langkah naik otomatis dapat diatur sesuai jumlah kertas, pengoperasiannya mudah dan cepat. Dengan karakteristik jarak makan yang lebih pendek dan intensitas tenaga kerja yang rendah.

Bangku pneumatik:Operator berdiri di platform kerja, pneumatik menyesuaikan ketinggian alat berat sesuai dengan ketinggian operator yang berbeda, mudah dioperasikan, menghemat waktu dan tenaga.

• Penentuan posisibagian: fdepan memandu, sampingmemandu.

Panduan depan:Panduan sisi ayun depan ayun keseluruhan memiliki dampak kecil pada tepi kertas, presisi posisi tinggi, dengan empat set saklar serat presisi (merek Taiwan Riko) untuk memeriksa kertas di tempatnya dan menghindari pemborosan kertas.

Panduan samping:Anda dapat memilih panduan samping berdasarkan produk yang berbeda, tidak perlu mengganti komponen, mudah dan cepat untuk disesuaikan.

• Pemotongan matibagian: pencengkeramS, pemotongan matilembaranbingkai, baja potong matipiring, struktur transmisi, bagian bawah hostplatform, platform bergerak danatasplatform, struktur intermiten, rem kopling pneumatik.

Tekanan pemotongan mati dapat diatur secara keseluruhan dan juga dapat diatur tepi gripper depan secara terpisah, peredam manual nyaman dan menghemat tenaga kerja.

Pencengkeram:Grippes terbuat dari pengecoran presisi paduan aluminium keras berkekuatan tinggi, dengan kekakuan yang baik, bahan ringan, inersia kecil, kekuatan tinggi, dapat mentransfer kertas secara akurat dan lancar dalam kecepatan tinggi. Panduan depan gripper yang unik, posisi ganda pemotongan mati dan kurva putaran cam, kebisingan rendah, presisi tinggi dan tahan lama, tepi gripper hanya 6 mm.

Bingkai lembaran pemotongan mati:Penguatan ganda rangka lembaran pemotong mati mengadopsi penguncian pneumatik dan rel pemandu bantalan gelinding, keamanan tinggi, pengoperasian yang mudah. ​​Pelat apung paduan aluminium keras, bingkai lembaran pemotong mati dengan pelat gantungan, membuat posisi pelat tepat dan kuat, dan dapat digunakan kembali, secara efektif dapat mencegah pelat pemotong mati terlepas dan terlepas.

Pelat baja potong mati:Pelat baja 70CR diproses dengan perlakuan panas khusus, kerataan yang baik, kekerasan tinggi, masa pakai yang lama. Sistem edisi asap bantalan udara yang dipersonalisasi membuat pelat baja masuk dan keluar, mudah dan hemat tenaga kerja.
Struktur transmisi:Desain transmisi baru membuat pemotongan mati presisi kecepatan tinggi. Penggerak utama mengadopsi roda gigi cacing dan struktur batang penghubung poros engkol yang dirancang khusus, sambungan semak bantalan akan mengurangi ruang pergerakan, menghindari dampak roda gigi cacing dan cacing, tekanan pemotongan mati yang tinggi, memiliki fungsi tekanan tinggi. Keempat sudut platform bergerak dilengkapi dengan pegas penyangga dekompresi dan mengurangi keausan alat berat, membuat alat berat bekerja lebih stabil.
Platform bawah host, platform bergerak, dan platform atas:Komponen utama ini terbuat dari pengecoran pasir resin besi ulet berkekuatan tinggi, kekuatan tarik tinggi, dan ketangguhan yang baik.
Struktur intermiten:Menggunakan struktur pengindeksan cam ternary paralel presisi tinggi, kurva cam dirancang khusus, sudut lintasan besar, membuat gripper berjalan lebih stabil.
Rem kopling pneumatik:Kontrol torsi transmisi dengan mengatur tekanan udara, kebisingan rendah, performa pengereman yang baik. Matikan mesin secara otomatis saat mesin kelebihan beban untuk menghindari terjadinya kecelakaan.

4. Bagian pengumpulan kertas:Mengumpulkan kertas secara otomatis dan kuantitatif.

Kertas sejajar belakang, kertas sejajar sampinguntuk memastikan pengumpanan kertas otomatis dengan teratur, struktur mesin pengumpul kertas sederhana, pengoperasian cepat. Kertas penyelarasan belakang disesuaikan dengan listrik, tiga kali lebih cepat daripada pengoperasian manual, pengoperasiannya sederhana dan nyaman. Operator dapat memantau kertas penyelarasan belakang di depan mesin. Kertas penyelarasan belakang dilengkapi dengan sakelar deteksi ganda untuk memantau urutan kertas. Ini juga dapat mengambil sampel saat mesin berjalan. Ini akan berbunyi secara otomatis ketika pengumpulan kertas mencapai pesanan untuk mengingatkan operator mengganti platform pengumpulan kertas.

Makalah kuantitatif:Dapat mengatur nilai sewenang-wenang dari 10 hingga 9999, kertas akan mati secara otomatis ketika kertas mencapai nilai yang ditetapkan.

5. Ekontrol listrikbagian:Motor, PLC dan antarmuka manusia-mesin, sistem kontrol elektronik, semua jenis perangkat perlindungan keselamatan.

Motor:Dengan motor kontrol kecepatan stepless inverter Fuji yang diimpor, menjadikan motor utama hemat energi, kebisingan rendah. Motor peredam pengumpanan dan pengumpul kertas memilih motor deselerasi pengereman elektromagnetik Taiwan yang diimpor, dengan kinerja keselamatan tinggi, masa pakai yang lama, dan kebisingan pengoperasian yang rendah.
PLC dan antarmuka manusia-mesin:Tampilan digital kecepatan dan status kerja mesin, motor utama dikendalikan oleh konverter frekuensi, pengontrolan kecepatan stepless membuat pengoperasian lebih stabil. Sistem tampilan antarmuka manusia-mesin dapat menampilkan semua jenis kondisi kerja, lokasi kesalahan tepat waktu, dan solusi yang diusulkan.
Sistem kontrol listrik:Proses kontrol komputer mikro dari kontrol otomatis dan deteksi waktu nyata mulai dari pengumpanan kertas, transmisi kertas, pemotongan mati, pengumpulan kertas.
Semua jenis perangkat perlindungan keselamatan:Alarm klakson ketika terjadi masalah, dan matikan mesin secara otomatis untuk menjamin keselamatan manusia.

6. Lsistem pelumasan:Fsistem pelumasan paksa danwaktusistem pelumasan.

Sistem pelumasan paksa:Penyesuaian tekanan oli dan laju aliran mudah dilakukan, pastikan pasokan oli penggerak utama normal dan tidak akan mematikan mesin saat berjalan.
Sistem pelumasan waktu:Terhubung dengan pengontrol host yang dapat diprogram, membuat fungsi pelumasan dikontrol secara otomatis. Rantai transmisi dilumasi dengan sikat oli dan memiliki pelindung oli untuk menjaga kebersihan mesin, juga melakukan pelumasan oli secara kuantitatif dan tepat waktu, menghindari kerusakan mesin karena kurangnya pengumpanan manual. Sistem pelumasan timing tidak hanya mengurangi kebisingan alat berat, tetapi juga memastikan alat berat bekerja dengan stabil.

AKU AKU AKU.Parameter Teknis:

Mesin Kekusutan Pemotongan Mati Semi Otomatis BMY-1500

IV. Bagian utama, Disposisi Bahan dan Peralatan:

Kami adalah pembuatan mesin karton profesional di Cina Utara, dan memiliki teknologi sempurna untuk mengembangkan desain sesuai dengan kebutuhan pelanggan kami. Mesin Ruijie memiliki sistem jaminan kualitas yang sempurna, dan teknisi kami memiliki pengalaman pemasangan yang kaya, juga dapat memberikan layanan profesional bagi pelanggan kami di seluruh dunia.

Mesin kami telah diekspor ke lebih dari dua puluh negara berbeda seperti Ukraina, Rusia, Meksiko, Jerman...

Kami dengan tulus akan bekerja sama dengan semua pelanggan dan memberikan layanan terbaik kami.

Perusahaan kami

Kemasan produk

Pertanyaan Umum:
Q1: Bagaimana garansi mesin?
A: Masa garansi: 12 bulan sejak tanggal pengiriman mesin. Garansi tidak berlaku jika mesin mengalami penyalahgunaan atau kerusakan yang tidak disengaja atau kesalahan operator. Selama waktu yang valid, kami akan menyediakan suku cadang. Jika Anda memiliki pertanyaan lain, Silakan hubungi kami dan kami akan membalas Anda melalui foto dan video produk untuk memperjelas setiap detail.
Q2: Bagaimana dengan layanan purna jual?
A: 1) TM online 24 jam, juga menghubungi melalui email, skype, wechat, whatsapp, dll.
2) Untuk mengatasi masalah dengan video/gambar.
3) Garansi satu tahun untuk penggantian suku cadang.
Q3: Apakah pembayarannya aman bagi saya karena kami adalah kerja sama pertama?
A: Kami dapat melakukan jaminan perdagangan, yang akan menjamin penerimaan produk Anda, kami juga menerima cara pembayaran aman lainnya sesuai keinginan Anda.
Q4: Berapa jumlah pesanan minimum Anda, dapatkah Anda mengirimkan saya sampel?
A: Jumlah minimum kami adalah 1 set, karena produk kami adalah peralatan mesin, sulit untuk mengirimkan sampel kepada Anda, jika Anda memiliki pertanyaan tentang produk, jangan ragu untuk menghubungi kami untuk detail lebih lanjut, kami dengan senang hati memberi Anda lebih banyak informasi seperti spesifikasi, video, dll.
