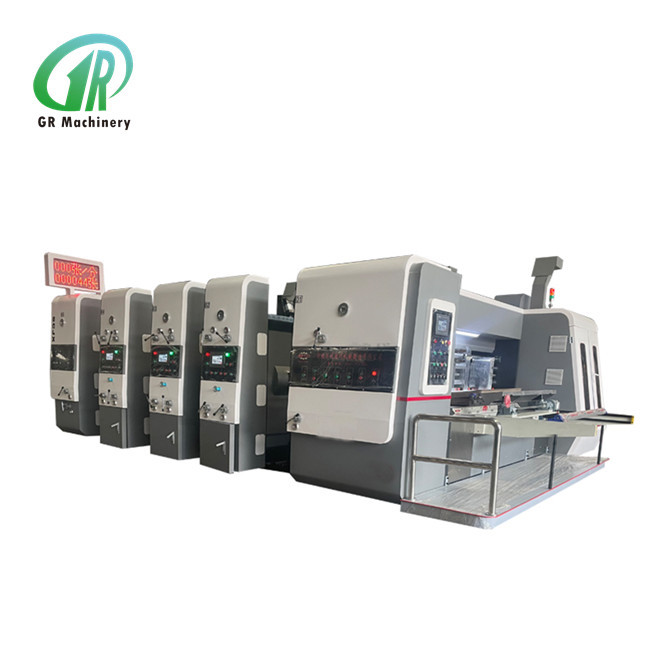

Mesin Pemotong Die Cutting Lead Eage Feeder Flexo Otomatis Dengan Pisau Slotting

Otomatis Lead Eage Feeder Flexo Printing Die Cutting Machine Dengan Pisau Slotting

Unit Pencetakan

1Rol cetak

1) Diameter luar 410mm.

2) Bahan pelat baja, surface grinding, hard chrome plating.

3) Koreksi keseimbangan, operasi yang lancar.

4) Roda ratchet yang dipasang pada lempeng pencetakan.

5) Lubang plat format penuh, yang cocok untuk versi gantung 9mm berlaku.

6) Muat dan lepaskan pelat cetak, membuat putaran positif dan negatif dengan saklar kaki listrik.

7) Penyesuaian manual transversal roller pencetakan, kisaran 2-5mm.

2. Pencetakan roll pressing

1) Diameter luar adalah 175mm.

2) Penggilingan permukaan pipa baja, plating krom keras.

3) Koreksi keseimbangan, operasi yang lancar.

4) Celah rol mesin percetakan diatur secara manual oleh tubuh roda worm yang mengunci diri dengan kutub ganda, dan celah diatur oleh gigi eksentrik, ditandai dengan skala.

3Baja anilox

1) Diameter luar 215mm.

2) Permukaan pipa baja mengadopsi proses plating krom canggih, yang keras, halus dan tahan aus.

3) Titiknya konsisten dan tinta rata.

4) Memperpanjang umur pelat cetak dan roller karet.

5) Volute penguncian diri dengan kutub ganda diadopsi untuk menyesuaikan celah roller anilox secara manual, dan lengan baja eksentrik digunakan untuk menyesuaikan celah, dan timbangan ditandai.

4Rol karet

1) Diameter luar adalah 205mm. (dibuat oleh Jizhou Chunfeng).

2) Permukaan tabung baja ditutupi dengan karet tahan aus.

3) Penggilingan khusus di roller karet, efek transfer tinta yang baik.

4) Double tiang self-locking worm gear body diadopsi untuk secara manual menyesuaikan celah antara anilox dan roller karet, dan gigi eksentrik digunakan untuk menyesuaikan celah, dan skala ditandai.

5. Rol pemandu kertas atas dan bawah

1) Rol bagian atas: diameter luar 86mm, pipa tanpa jahitan, dengan empat roda kertas.

2) Rol bagian bawah: diameter luar 155mm, pipa baja tanpa jahitan, surface grinding, hard chromium plating.

3) Kebersihan rol bahan kertas diatur secara manual dengan tubuh roda worm yang mengunci diri dengan kutub ganda, dan kebersihan diatur dengan roda eksentrik, ditandai dengan skala.

6Perangkat penyesuaian fase

1) Struktur gear planet.

2) Fase pencetakan mengadopsi microcomputer LCD pengaturan digital listrik 360 derajat. (diatur untuk operasi dan berhenti).

3) Posisi lateral manual, jarak +/-5mm disesuaikan.

4) Rol lempengan cetak mengadopsi microcomputer LCD untuk menyesuaikan fase, yang dapat diatur kembali ke nol dan menyesuaikan lempengan dengan cepat dengan presisi tinggi.

7Sistem daur ulang tinta

1) Pompa diafragma pneumatik, pasokan tinta yang stabil, operasi dan pemeliharaan yang mudah.

2) Ink filter screen, filter impurities.

8. Perangkat penyesuaian fase pencetakan

1) Mekanisme rem pneumatik.

2) Ketika unit dipisahkan atau dalam proses penyesuaian fase, mekanisme rem membatasi rotasi mesin, mempertahankan titik tetap dari posisi gigi asli.

Unit slot (penyesuaian komputer penuh)

1. Laptop layar sentuh diadopsi

Melalui PLC dan encoder putar, deteksi dan penyesuaian otomatis dapat dilakukan.

2. Penyesuaian komputer penuh

Selain menggunakan layar sentuh komputer, sesuaikan arah aksial dan ketinggian kotak dari setiap kursi pemotong melalui PLC dan encoder putar.Tombol kontrol listrik juga dapat digunakan untuk menyesuaikan arah aksial setiap kursi pemotong dan ketinggian kotak.

3. Pengaturan fase slotting

1) Pengaturan fase slot mengadopsi kontrol konversi frekuensi layar sentuh PLC dan penyesuaian 360 ° digital listrik (gerakan dan berhenti semuanya dapat disesuaikan).

2) Perangkat pengaturan fase nol untuk memastikan posisi slot yang konsisten.

4. Bagian pra-meningkat

1) Diameter poros 110mm, mengadopsi pipa baja mulus berkualitas tinggi.

2) Roda pre-creasing mengadopsi teknologi canggih untuk meningkatkan roda pre-creasing besar, sehingga karton tidak akan rusak ketika melipat garis.

5. Bagian roda melengkung

1) Diameter roller creasing adalah 124mm, dan pipa baja mulus berkualitas tinggi diadopsi. permukaan grinding, koreksi keseimbangan dinamis, plating krom keras, putaran halus.

2) roda meringkuk mengadopsi teknologi canggih. roda atas terbuat dari lem resin kekerasan tinggi dan alur di tengah.garis papan tidak lari dari miring.

3) Posisi aksial roda penggeli, roda pra-penggeli dan cakram pemotong slotting diatur secara otomatis secara sinkron melalui sekrup bola presisi.

4) Pengaturan rol bagian bawah roda meringkuk, roller pra-meningkat, dan pisau slotting, struktur sleeve eksentrisitas yang dapat disesuaikan diadopsi untuk membuat struktur kompak,mudah diatur dan penentuan posisi yang akurat;

5) Pengaturan celah rol bagian bawah dari roda penggeliat, roller pra-penggeliat, dan pisau slotting diatur secara manual oleh bodi roda cacing yang mengunci diri dengan kutub ganda,dan jarak bebas diatur dengan gigi eksentrik dan ditandai dengan skala.

6. Pre-creasing, memotong dan slotting kursi bilah

1) Diameter roller atas slotting adalah 156mm, tabung baja tanpa jahitan, dua kali penggilingan, permukaan keras krom plating, bergerak dengan lancar.

2) Diameter roller bagian bawah slotting adalah 156mm, tabung baja tanpa jahitan, dua kali penggilingan, permukaan plating kromium keras, bergerak dengan lancar.

3) Pengolahan presisi cakram bilah slotting bagian atas.

4) Pengaturan listrik dari posisi aksial sinkron dari cakram bilah slotting atas dan bawah, roda melingkar, cakram pisau pemotong dan roda pra-melingkar.

5) Single shaft-double blade slotting, pengaturan ketinggian kotak mengadopsi struktur kontrol listrik gigi internal, sehingga minyak pelumasan tidak mudah mencemari karton.Dan pengaturan ketinggian kotak memiliki perangkat perlindungan tabrakan elektronik, tidak akan merusak mesin.

6) Mekanisme pelat panduan mengadopsi desain kombinasi sekrup bola presisi dan sumbu optik linier, dengan gerakan fleksibel dan penentuan posisi yang akurat.

7Mekanisme penyesuaian fase slot

1) Struktur gear planet.

2) Slotting fase dikendalikan oleh komputer dan listrik digital 360 ° disesuaikan (gerakan dan berhenti semua dapat disesuaikan).

8. Mengoperasikan & kontrol switch

Panel kontrol dilengkapi dengan layar sentuh 6 inci, yang membuatnya mudah untuk menyesuaikan ukuran slotting.

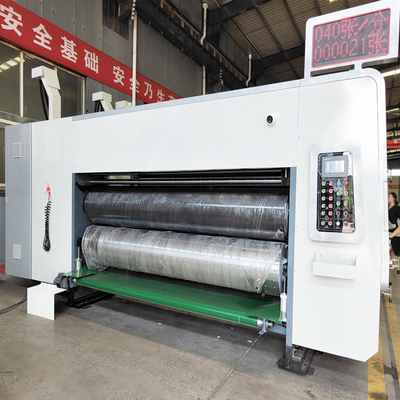

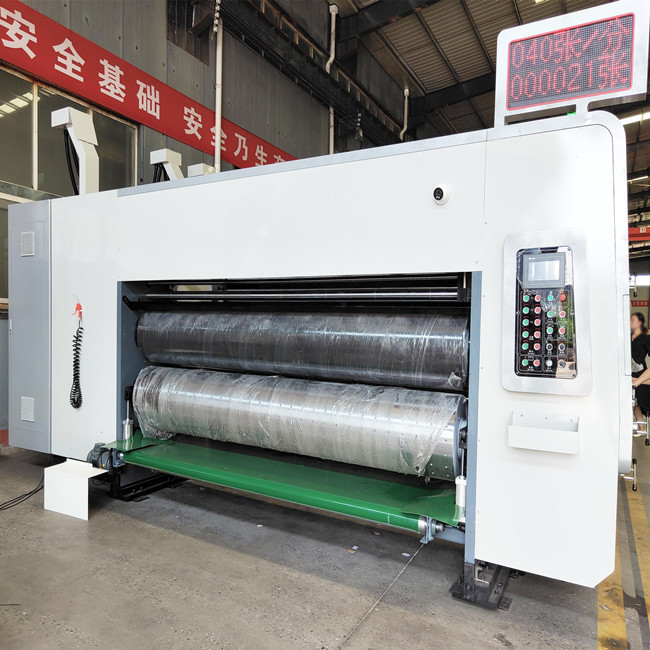

Unit pemotong mati

1. Roda bergelombang

1) Diameter rol adalah 110mm tabung baja tanpa jahitan, melalui dua kali penggilingan, permukaan keras krom plating, bergerak dengan lancar.

2) Jarak bebas dari roda meringkuk diatur secara manual oleh tubuh roda cacing yang mengunci diri dengan kutub ganda, dan jarak bebas diatur oleh gigi eksentrik, ditandai dengan skala.

2Rol pemotong mati

1) Diameter roller pemotong die bagian bawah adalah roller pemotong die standar 360mm, yang terbuat dari casting sentrifugal baja paduan dengan penggilingan presisi tinggi.Ini dilengkapi dengan lempeng pengikat alur.

2) Diameter roller karet mat adalah 388.9mm, kualitas tinggi 45 # baja akhir pemesinan, koreksi keseimbangan, keras krom plating.Tikar karet mengadopsi merek Depair dari Jerman - lengan karet poliuretan tahan dengan sayatan halus, instalasi yang nyaman dan lebih dari 8 juta kali die-cutting. roller karet mat mengadopsi perangkat gerakan mekanis, setiap pisau akan memotong di posisi yang berbeda,secara efektif memperpanjang masa pakai karet karet, jarak gerak adalah 30 mm, kecepatan linier perangkat kompensasi otomatis, membuat die memotong loop tak terbatas bekerja dalam arah keliling, untuk membuat keausan karet karet lebih seragam.ketika diameter gulung lunak berubah, kompensasi pelacakan otomatis, tanpa penyesuaian manual, memastikan bahwa ukuran dari setiap batch dari karton die-memotong untuk benar-benar konsisten,dan alat pemisah roller pemotong mati dilengkapi dengan silinder, ketika tidak memberi makan kardus dan kosong, dua gulungan atas dan bawah akan dapat dipisahkan, mengurangi keausan karet dan pisau.masa pakai dari karet mat dan bilah modul sangat diperpanjang.

3) Mekanisme penggilingan otomatis dari roller karet, perbaikan dan polishing karet yang usang berkali-kali.Lampu alarm terus berkedip saat gulung karet diperbaiki.

4) Sistem pembersihan: poros embossing depan dan belakang ditekan ke sabuk melalui motor decelerasi dan limbah kertas dihilangkan sepenuhnya,sehingga mesin tidak akan terpengaruh oleh akumulasi kertas limbahEfisiensi kerja sangat meningkat.

3. Struktur penyesuaian fase rol pemotong mati

1) Struktur gear planet.

2) Fase pemotongan mati mengadopsi microcomputer LCD pengaturan digital listrik 360 derajat. (diatur untuk operasi dan berhenti).
