220/380 / 415V Semi Otomatis Die Cutting Dan Mesin Kekusutan BMY1500

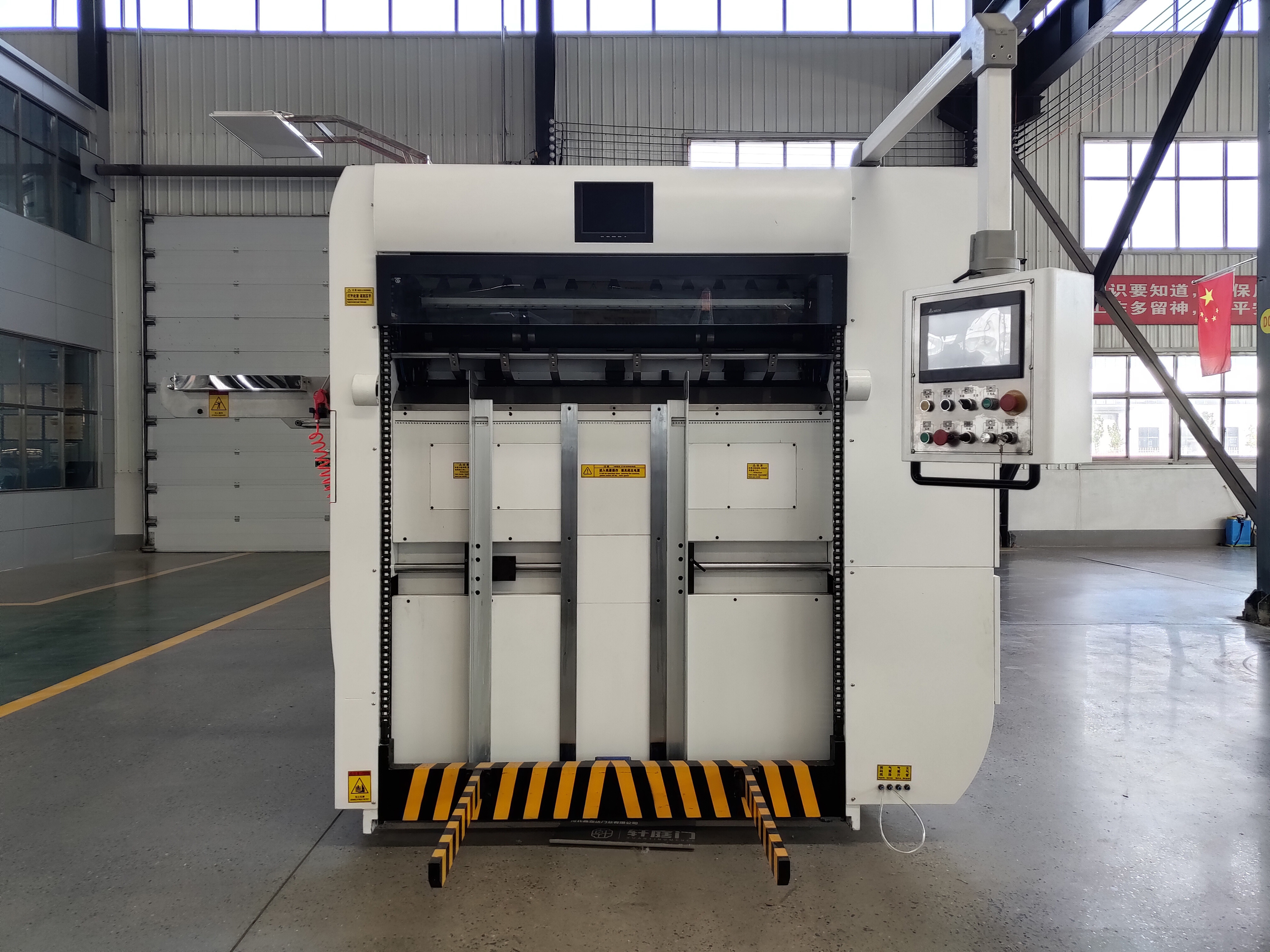

BMY1500 Mesin Die Cutting Dan Creasing Semi Otomatis

BMY-1500 Semi-Automatic Die Cutting and Creasing Machine adalah peralatan utama untuk membuat merek dagang kotak warna, karton dan kertas.

Mesin kami dilengkapi dengan gigi terbuka gripper intensitas tinggi, panduan depan ayun keseluruhan, panduan dorong otomatis, struktur interval presisi tinggi, pelat kunci pneumatik, kopling pneumatik, perlindungan beban berlebih, dan pengumpulan kertas otomatis, membuat jarak pengumpanan kertas lebih pendek, presisi posisi tinggi, pemotongan mati stabil, ketertiban pengumpulan kertas, juga dapat melakukan pemotongan mati non-gripper.

1. Bagian pengumpanan kertas:Kertas kode pra, platform pengumpanan kertas, bangku pneumatik.

Pra-kertas kode:Aluminium sudut geser silinder, mudah dan cepat dioperasikan.Operator perlu memasukkan kertas yang sudah diproses ke troli kertas pra-kode, dan mengembalikan troli ke platform pengumpanan kertas untuk melanjutkan pekerjaan berikutnya saat kertas menetapkan batas bawah.

Platform pengumpanan kertas:Jarak langkah naik otomatis dapat diatur sesuai dengan jumlah kertas, pengoperasiannya mudah dan cepat.Dengan karakteristik jarak makan yang lebih pendek dan intensitas tenaga kerja yang rendah.

Bangku pneumatik:Operator berdiri di platform kerja, pneumatik menyesuaikan ketinggian alat berat sesuai dengan ketinggian operator yang berbeda, mudah dioperasikan, menghemat waktu dan tenaga.

Penentuan posisibagian: front memandu, sisimemandu.

Panduan depan:Panduan sisi ayun depan ayun keseluruhan memiliki dampak kecil pada tepi kertas, presisi pemosisian tinggi, dengan empat set sakelar serat presisi (merek Taiwan Riko) untuk memeriksa kertas di tempatnya dan menghindari pemborosan kertas.

Panduan samping:Anda dapat memilih side guide berdasarkan produk yang berbeda, tidak perlu mengganti komponen, mudah dan cepat disesuaikan.

Pemotongan matibagian:grippers, kerangka lembaran pemotong mati, pelat baja pemotong mati, struktur transmisi, platform bawah host, platform bergerak dan platform atas, struktur intermiten, rem kopling pneumatik.

Tekanan pemotongan mati dapat mengatur keseluruhan dan juga dapat mengatur tepi gripper depan secara terpisah, peredam manual nyaman dan hemat tenaga kerja.

Penggenggam:Grippes terbuat dari pengecoran presisi paduan aluminium keras berkekuatan tinggi, dengan kekakuan yang baik, bahan ringan, inersia kecil, kekuatan tinggi, dapat mentransfer kertas secara akurat dan lancar dalam kecepatan tinggi.Panduan depan gripper yang unik, die cutting double positioning dan running curve of cam, noise rendah, presisi tinggi dan tahan lama, tepi gripper hanya 6 mm.

Bingkai lembaran pemotongan mati:Penguatan ganda bingkai lembaran pemotongan mati mengadopsi penguncian pneumatik dan rel panduan bantalan bergulir, keamanan tinggi, pengoperasian yang mudah. ​​Pelat apung paduan aluminium keras, bingkai lembaran pemotongan mati dengan pelat gantungan, membuat posisi pelat tepat dan kuat, dan dapat digunakan kembali, dapat secara efektif mencegah prolaps dan breakaway pelat die-cutting.

Plat baja pemotong mati:Pelat baja 70CR diproses dengan perlakuan panas khusus, kerataan yang baik, kekerasan tinggi, masa pakai yang lama.Sistem edisi asap bantalan udara yang dipersonalisasi membuat pelat baja mendorong masuk dan keluar, mudah dan hemat tenaga kerja.
Struktur transmisi:Desain transmisi baru membuat pemotongan mati presisi kecepatan tinggi.Penggerak utama mengadopsi roda gigi cacing dan struktur batang penghubung poros engkol yang dirancang khusus, sambungan semak bantalan akan mengurangi ruang gerak, menghindari benturan roda gigi cacing dan cacing, tekanan pemotongan mati yang tinggi, memiliki fungsi tekanan tinggi.4 sudut platform bergerak dilengkapi dengan pegas penyangga dekompresi dan mengurangi keausan alat berat, membuat alat berat bekerja lebih stabil.
Platform bawah host, platform bergerak, dan platform atas:Komponen kunci ini terbuat dari pengecoran pasir resin besi ulet berkekuatan tinggi, kekuatan tarik tinggi dan ketangguhan yang baik.
Struktur intermiten:Menggunakan struktur pengindeksan cam ternary paralel presisi tinggi, kurva cam dirancang khusus, sudut lintasan besar, membuat gripper berjalan lebih stabil.
Rem kopling pneumatik:Kontrol torsi transmisi dengan menyesuaikan tekanan udara, kebisingan rendah, kinerja pengereman yang baik.Matikan mesin secara otomatis saat mesin kelebihan perlindungan untuk menghindari terjadinya kecelakaan.

4.Bagian pengumpulan kertas:Mengumpulkan kertas secara otomatis dan kuantitatif.

Kertas pelurus belakang, kertas pelurus sampinguntuk memastikan pengumpanan kertas otomatis teratur, struktur mesin pengumpul kertas sederhana, operasi cepat.Kertas pelurus belakang disesuaikan dengan listrik, tiga kali lebih cepat dari operasi manual, pengoperasiannya sederhana dan nyaman. Operator dapat memantau kertas pelurus belakang di depan mesin. Kertas pelurus belakang dilengkapi dengan sakelar deteksi ganda untuk memantau kertas secara berurutan.Itu juga dapat mengambil sampel saat mesin berjalan. Ini akan berbunyi secara otomatis saat pengumpulan kertas mencapai urutan untuk mengingatkan operator mengganti platform pengumpul kertas.
Makalah kuantitatif:Dapat mengatur nilai sewenang-wenang dari 10 hingga 9999, ini akan mati secara otomatis saat kertas mencapai nilai yang ditetapkan.

5. ekontrol lektrikbagian:Motor, PLC dan antarmuka manusia-mesin, sistem kontrol elektronik, semua jenis perangkat perlindungan keselamatan.
Motor:Dengan motor kontrol kecepatan stepless inverter Fuji yang diimpor, membuat motor utama menghemat energi, kebisingan rendah.Motor pengumpan dan pengumpul kertas memilih motor deselerasi pengereman elektromagnetik Taiwan yang diimpor, dengan kinerja keselamatan tinggi, masa pakai yang lama, dan kebisingan pengoperasian yang rendah.
PLC dan antarmuka manusia-mesin:Tampilan digital kecepatan dan status kerja alat berat, motor utama dikendalikan oleh konverter frekuensi, pengontrol kecepatan stepless membuat putaran lebih stabil.Sistem tampilan antarmuka manusia-mesin dapat menampilkan semua jenis kondisi kerja, lokasi kesalahan tepat waktu dan solusi yang diusulkan.
Sistem kontrol listrik:Proses kontrol komputer mikro dari kontrol otomatis dan deteksi real-time dari pengumpanan kertas, transmisi kertas, pemotongan mati, pengumpulan kertas.
Semua jenis perangkat perlindungan keselamatan:Klakson alarm saat terjadi masalah, dan matikan mesin secara otomatis untuk memastikan keselamatan manusia.

6.Lsistem pelumasan:Fsistem pelumasan paksa danpengaturan waktuSistem pelumasan.

Sistem pelumasan paksa:Penyesuaian tekanan oli dan laju aliran nyaman, pastikan pasokan oli penggerak utama normal dan tidak akan mematikan mesin saat berjalan.
Sistem pelumasan waktu:Terhubung dengan pengontrol host yang dapat diprogram, membuat kontrol fungsi pelumas secara otomatis.Rantai transmisi dilumasi oleh sikat oli dan memiliki pelindung oli untuk menjaga kebersihan mesin, kal juga melakukan pelumasan oli secara kuantitatif dan waktu, menghindari kerusakan mesin karena kekurangan pengumpanan manual.Sistem pelumasan waktu tidak hanya mengurangi kebisingan mesin, tetapi juga memastikan mesin bekerja dengan stabil.

1. Mengadopsi kemasan tahan lembab dan tahan guncangan yang cocok untuk jalan jarak jauh.

2. Transportasi dan berbagai jenis kondisi cuaca.Satu set lengkap pemeliharaan dan operasi.

3. Manual disertakan.
