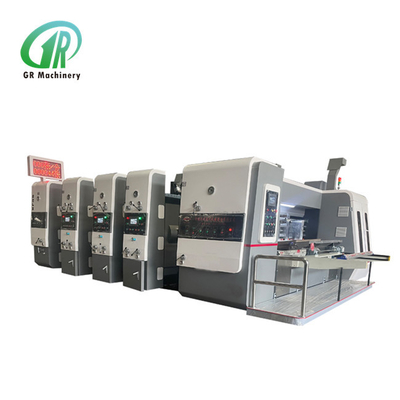

4 Warna Karton Bergelombang Mesin Cetak Flexo Dengan Slotting Die Cutting 250 pcs/min

4 Warna Mesin Cetak Karton Flexo Bergelombang Dengan Slotting Die Cutting

Deskripsi Produk:

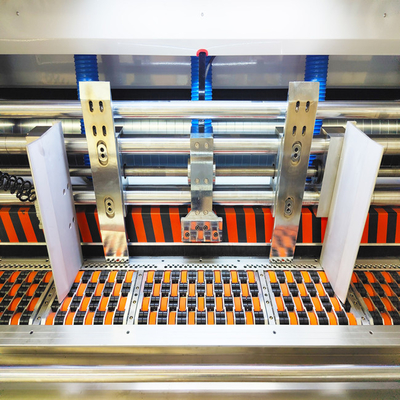

Bagian pengumpan:

1. Pengumpan ujung timah:
1) Empat baris roda jenis sistem pengumpanan ujung timah, pengoperasian mudah, presisi tinggi.
2) Roda tepi depan mengadopsi merek Maxdura dari Taiwan, Tahan Aus yang tahan lama.
3) kipas 7.5kw, pengumpanan kertas tambahan hisap udara, sesuai dengan tingkat tekukan papan, volume udara yang dapat disesuaikan untuk memastikan pengumpanan kertas yang lancar.Frekuensi variabel mengontrol volume udara.
4) Posisi sekat kiri dan kanan diatur secara elektrik oleh batang sekrup, yang nyaman dan cepat disesuaikan.Posisi jarak bebas atas dan bawah baffle depan disesuaikan secara manual secara terpisah.
5) Dengan fungsi lewati makan, pilih fungsi lewati makan sesuai dengan kebutuhan untuk memastikan pemrosesan papan ukuran besar.Mengangkat kertas dan menjatuhkan kertas mengadopsi silinder untuk mendorong aksi dengan cepat dan menghemat tenaga.
6) Mesin host mengadopsi kontrol konversi frekuensi mesin mulai, berjalan dengan lancar, dan dapat menghemat 30% energi.
7) Dilengkapi sakelar kontrol interlock yang terhubung dengan unit pemotong mati, untuk mewujudkan penghentian mendesak, berhenti memberi makan atau melanjutkan pemberian makan, joging maju dan mundur, fase jog setiap unit, dan operasi yang lebih manusiawi.
8) Bingkai kertas belakang dapat mengontrol gerakan posisi secara elektrik, mempercepat penyesuaian.
9) Perangkat penghapus debu: dilengkapi dengan sikat berkualitas tinggi dan kipas penghapus debu 4kw, dapat menghilangkan kotoran pada permukaan pencetakan karton dalam jumlah besar dan meningkatkan kualitas pencetakan.
10) Penyesuaian posisi baffle belakang secara manual.
11) Penghitung pengumpanan kertas, atur dan tampilkan kuantitas produksi.

2 .Pemisahan dan kombinasi satuan.
1) Pemisahan dan kombinasi unit kontrol listrik dengan bel alarm, dan alarm akan terus berbunyi selama perjalanan yang bergerak untuk memastikan keselamatan operator.
2) Poros transmisi dilengkapi dengan kopling pengaman untuk menghindari kerusakan mesin akibat kesalahan pengoperasian (saat mesin tidak terkunci, mesin host tidak dapat memulai operasi).
3) Perangkat interlock pneumatik.
4) Perangkat perlindungan start motor host.
3. Rol pengumpan kertas
1) Diameter luar adalah 155mm.
2) Tabung baja mulus, dilapisi dengan karet tahan aus, dan koreksi seimbang.
3) Diameter roller embossing pengumpanan bawah adalah 155mm, dan pelapisan krom.
4) Jarak bebas rol pengumpanan kertas disesuaikan secara manual dengan badan roda gigi cacing self-locking dua kutub, dan jarak bebas disesuaikan dengan roda gigi eksentrik, ditandai dengan skala.
4. Otomatis kembali ke perangkat nol
1) Unit umpan, unit pencetakan secara otomatis disetel ulang ke nol.
2) Secara umum, karton dilengkapi dengan perangkat zeroing otomatis, yang dapat disesuaikan ke posisi yang benar dengan dua lembar karton cetak pengujian, untuk mengurangi pemborosan karton.


Satuan Pencetakan:
1. Rol pencetakan
1) Diameter luar 410mm.
2) Bahan pelat baja, gerinda permukaan, pelapisan krom keras.
3) Koreksi keseimbangan, kelancaran operasi.
4) Rol tetap roda ratchet yang memasang pelat cetak.
5) Seluruh alur pelat format, cocok untuk versi gantung 9mm akan berlaku.
6) Muat dan keluarkan pelat cetak, lakukan belokan positif dan negatif dengan sakelar kaki listrik.
7) Pencetakan rol melintang penyesuaian manual, kisaran 2-5mm.
1. Mencetak roller penekan
1) Diameter luar adalah 175mm.
2) Penggilingan permukaan pipa baja, pelapisan krom keras.
3) Koreksi keseimbangan, kelancaran operasi.
4) Celah rol mesin cetak disesuaikan secara manual dengan badan roda gigi cacing self-locking dua kutub, dan celah disesuaikan dengan roda gigi eksentrik, ditandai dengan skala.
2. Baja anilox (dibuat oleh perusahaan Haili dari provinsi Jiangsu)
1) Diameter luar 215mm.
2) Permukaan pipa baja mengadopsi proses pelapisan kromium canggih, yang keras, halus dan tahan aus.
3) Titiknya konsisten dan tintanya rata.
4) Memperpanjang masa pakai pelat cetak dan rol karet.
5) Volute self-locking kutub ganda diadopsi untuk menyesuaikan jarak bebas rol anilox secara manual, dan selongsong baja eksentrik digunakan untuk menyesuaikan jarak bebas, dan skala ditandai.
3. Rol karet
1) Diameter luar adalah 205mm.(dibuat oleh jizhou chunfeng .)
2) Permukaan tabung baja ditutupi dengan karet tahan aus.
3) Penggilingan khusus pada rol karet, efek transfer tinta yang baik.
4) Badan roda gigi cacing self-locking kutub ganda diadopsi untuk secara manual menyesuaikan jarak bebas antara anilox dan rol karet, dan roda gigi eksentrik digunakan untuk mengatur jarak bebas, dan skala ditandai.
4. Rol pemandu kertas atas dan bawah
1) Rol atas: diameter luar 86mm, pipa mulus, dengan empat roda kertas.
2) Rol bawah: diameter luar 155mm, pipa baja mulus, penggilingan permukaan, pelapisan krom keras.
3) Izin rol pengumpanan kertas disesuaikan secara manual dengan badan roda gigi cacing self-locking dua kutub, dan jarak bebas disesuaikan dengan roda gigi eksentrik, ditandai dengan skala.
5. Perangkat penyesuaian fase
1) Struktur roda gigi planet.
2) Fase pencetakan mengadopsi mikrokomputer LCD penyesuaian 360 derajat digital listrik.(disesuaikan untuk operasi dan berhenti).
3) Posisi lateral manual, +/- 5mm jarak yang dapat disesuaikan.
4) Rol pelat cetak mengadopsi komputer mikro LCD untuk menyesuaikan fase, yang dapat mengatur ulang ke nol dan menyesuaikan pelat dengan cepat dengan presisi tinggi.
6. Sistem daur ulang tinta
1) Pompa diafragma pneumatik, suplai tinta stabil, pengoperasian dan perawatan mudah.
2) Layar filter tinta, filter kotoran.
7. Perangkat perbaikan fase pencetakan
1) Mekanisme rem pneumatik.
2) Ketika unit dipisahkan atau dalam proses penyesuaian fase, mekanisme rem membatasi putaran mesin, mempertahankan titik tetap dari posisi gigi asli.


Slotting Unit (Penyesuaian Komputer Penuh):
1. Layar sentuh komputer diadopsi
Melalui PLC dan rotary encoder, deteksi dan penyesuaian otomatis dapat dilakukan.Perintah penyimpanan dapat dipanggil.
2. Penyesuaian komputer penuh
Selain menggunakan layar sentuh komputer, sesuaikan arah aksial dan tinggi kotak setiap dudukan pemotong melalui PLC dan enkoder putar.Tombol kontrol elektrik juga dapat digunakan untuk mengatur arah aksial setiap dudukan pemotong dan ketinggian kotak.
3. Penyesuaian fase slotting
1) Penyesuaian fase slotting mengadopsi kontrol konversi frekuensi layar sentuh PLC dan penyesuaian 360 ° digital listrik (gerakan dan hentikan semua dapat disesuaikan).
2) Perangkat pengaturan fase nol untuk memastikan posisi slot yang konsisten.
4. Bagian pra-kusut
1) Pre-creasing shaft diameter 110mm, mengadopsi pipa baja seamless berkualitas tinggi.Gerinda permukaan, koreksi keseimbangan dinamis, pelapisan krom keras, rotasi halus.
2) Roda pra-kusut mengadopsi teknologi canggih untuk meningkatkan roda pra-kusut yang besar, sehingga kertas karton tidak akan pecah saat melipat garis.
5. Bagian roda kerut
1) Diameter roller kusut adalah 124mm, dan pipa baja seamless berkualitas tinggi diadopsi.Gerinda permukaan, koreksi keseimbangan dinamis, pelapisan krom keras, rotasi halus.
2) Roda kusut mengadopsi teknologi canggih.Roda atas terbuat dari lem resin kekerasan tinggi dan lekukan di tengah.Saat melewati papan secara serempak dengan roda bawah, garis papan tidak lari dari kemiringan.
3) Posisi aksial roda kusut, roda pra-kusut, dan cakram pemotong slotting secara otomatis disesuaikan secara sinkron melalui sekrup bola presisi.
4) Penyesuaian rol bawah dari roda kusut, rol pra-kusut, dan pisau slotting, struktur selongsong eksentrisitas yang dapat disesuaikan diadopsi untuk membuat struktur kompak, mudah disesuaikan dan pemosisian yang akurat;
5) Penyesuaian jarak rol yang lebih rendah dari roda kusut, rol pra-kerut, dan bilah slotting secara manual disesuaikan dengan badan roda cacing pengunci otomatis dua kutub, dan jarak bebas disesuaikan dengan roda gigi eksentrik dan ditandai dengan skala.
6. Kursi pisau pra-kusut, menggorok dan slotting
1) Diameter rol atas slotting adalah 156mm, tabung baja mulus, dua kali penggilingan, pelapisan kromium keras permukaan, bergerak dengan lancar.
2) Diameter roller slotting yang lebih rendah adalah 156mm, tabung baja mulus, dua kali penggilingan, pelapisan kromium keras permukaan, bergerak dengan lancar.
3) Pemesinan presisi dari cakram pisau slotting atas.
4) Penyesuaian listrik dari posisi aksial sinkron dari cakram bilah slotting atas dan bawah, roda kusut, cakram pisau celah dan roda pra-kusut.
5) Slotting poros tunggal-pisau ganda, penyesuaian ketinggian kotak mengadopsi struktur kontrol listrik gigi internal, sehingga minyak pelumas tidak mudah mencemari karton.Dan penyesuaian ketinggian kotak memiliki perangkat perlindungan benturan elektronik, tidak akan merusak mesin.
6) Mekanisme lintasan pelat pemandu mengadopsi desain kombinasi sekrup bola presisi dan sumbu optik linier, dengan gerakan fleksibel dan pemosisian yang akurat.
7. Mekanisme penyesuaian fase slot
1) Struktur roda gigi planet.
2) Fase slotting dikendalikan oleh komputer dan listrik digital 360 ° disesuaikan (gerakan dan berhenti semua dapat disesuaikan).
8. Operasikan & kendalikan sakelar
Panel kontrol dilengkapi dengan layar sentuh berukuran 6 inci, yang memudahkan untuk menyesuaikan ukuran slotting.

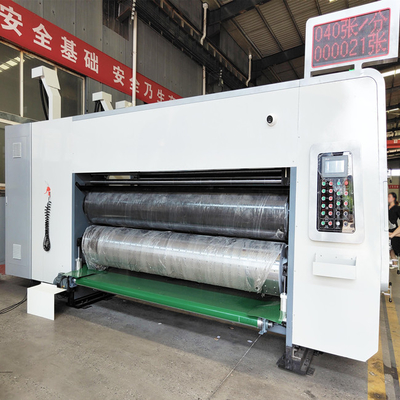

Unit Pemotong Mati:
1. Roda kusut
1) Diameter rol adalah tabung baja mulus 110mm, melalui dua kali penggilingan, pelapisan kromium keras permukaan, bergerak dengan lancar.
2) Jarak bebas roda kusut disesuaikan secara manual dengan badan roda gigi cacing pengunci otomatis dua kutub, dan jarak bebas disesuaikan dengan roda gigi eksentrik, ditandai dengan skala.
1. Rol pemotong mati
1) Diameter rol pemotong mati yang lebih rendah adalah rol pemotong mati standar 360mm, yang terbuat dari pengecoran sentrifugal baja paduan dengan penggilingan presisi tinggi.Itu dilengkapi dengan perlengkapan penjepit berlekuk.
2) Diameter roller tikar karet adalah 388.9mm, pemesinan akhir baja 45 # berkualitas tinggi, koreksi keseimbangan, pelapisan krom keras.Keset karet mengadopsi merek Depair dari Jerman - selongsong karet poliuretan tahan dengan sayatan halus, pemasangan yang mudah dan lebih dari 8 juta kali pemotongan mati.Rol alas karet mengadopsi perangkat gerakan mekanis, setiap pisau akan memotong pada posisi yang berbeda, secara efektif memperpanjang masa pakai alas karet, jarak gerakan adalah 30 mm, perangkat kompensasi otomatis kecepatan linier, membuat putaran dis-infinite pemotongan mati bekerja dalam arah melingkar , agar keausan keset karet lebih seragam .ketika diameter soft roll berubah, kompensasi pelacakan otomatis, tanpa penyesuaian manual, memastikan bahwa ukuran setiap batch karton die-cutting menjadi benar-benar konsisten, dan perangkat pemisahan rol pemotong mati dilengkapi dengan silinder, saat tidak memberi makan karton dan pemalasan, dua gulungan atas dan bawah akan dapat dipisahkan, mengurangi keausan alas karet dan bilah.Sementara itu, masa pakai modul alas karet dan bilah sangat diperpanjang.
3) Mekanisme penggilingan otomatis rol karet, memperbaiki dan memoles alas karet yang aus berkali-kali.Tingkat penggunaan kembali tikar karet telah sangat meningkat.Lampu alarm terus berkedip saat gulungan karet diperbaiki.
4) Sistem pembersihan: poros embossing depan dan belakang ditekan ke sabuk melalui motor deselerasi, dan limbah kertas dihilangkan seluruhnya, sehingga mesin tidak akan terpengaruh oleh akumulasi limbah kertas.Efisiensi kerja sangat meningkat.
2. Struktur penyesuaian fase die cutting roller
1) Struktur roda gigi planet.
2) Fase pemotongan mati mengadopsi mikrokomputer LCD penyesuaian 360 derajat digital listrik.(disesuaikan untuk operasi dan berhenti).

Parameter teknologi:

1. Gigi transmisi
1) 40Cr menempa baja paduan berkualitas tinggi, melalui tempering, pendinginan frekuensi tinggi, gerinda gigi dan proses lainnya, untuk meningkatkan masa pakai roda gigi.
2) Presisi tingkat keenam, kelancaran, kebisingan rendah, kekerasan HRC55-60, umur panjang dan keausan kecil, yang dapat menjamin keakuratan set warna pencetakan tidak berubah untuk waktu yang lama.
2. Papan dinding: bahannya besi cor berkualitas tinggi HT250 dengan ketebalan dinding 60mm.Itu dibuat dan diproses oleh pusat pemrosesan besar dengan presisi tinggi.

Parameter Teknis:
