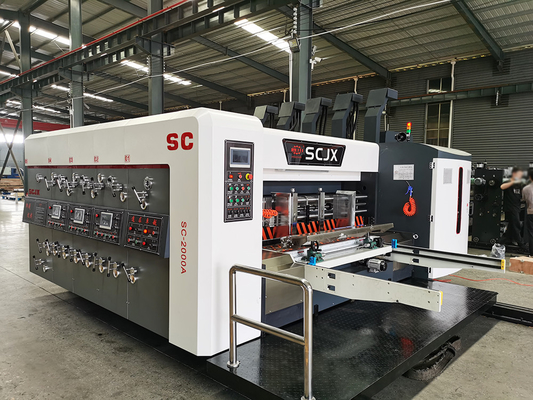

Mesin Gerun SC1628 Flexo Printing Slotting And Die Cuting Stabilitas Tinggi

SC1628 Karton Bergelombang Flexo Printing Mesin Slotting Diecuting

Ⅰ.Unit makan:

1. Pengumpanan kertas mengadopsi teknologi pengumpanan kertas terdepan Provinsi Taiwan yang paling maju, dan bahan poros roda pengumpanan kertas adalah bantalan baja.

2. Panel kontrol dilengkapi dengan layar sentuh berwarna 7 inci dengan antarmuka manusia-mesin, yang dapat mewujudkan operasi komunikasi antara bagian pengumpanan kertas, bagian pencetakan, bagian slotting dan bagian pemotongan mati, dan dapat mengontrol dan menampilkan arus operasi fase, kecepatan seluruh mesin, penghitungan dan penghentian, penundaan pengangkatan pelat, pengaturan sistem seperti penyesuaian kecepatan konstan kipas adsorpsi dan kipas penghilang debu, waktu penyelarasan, kontinuitas dan pemisahan, dan dialog manusia-mesin atau kontrol listrik manual dari sistem operasi ganda dari setiap bagian, dengan kecepatan penyesuaian cepat dan operasi yang aman dan sederhana.

3. Kipas hisap membantu pengumpanan kertas, volume udara dapat disesuaikan di setiap bagian sesuai dengan ukuran karton, dan motor adalah motor konverter frekuensi yang dapat dikontrol, yang mengurangi konsumsi daya dan menghemat biaya.Kipas penghapus debu adalah motor konverter frekuensi kuat yang dapat dikontrol yang dilengkapi dengan beberapa sikat penghapus debu untuk menghilangkan kotoran pada permukaan karton dan meningkatkan kualitas pencetakan.

4. Mengambil tepi depan karton sebagai patokan pemosisian, pengaruh kesalahan panjang karton sangat berkurang.Saat karton dikirim ke katrol, kecepatannya sama dengan katrol, dan keakuratan serah terima tidak akan terpengaruh oleh perbedaan kecepatan.

5. Pengukur berhenti kiri dan kanan dari kardus mengadopsi jarak penyesuaian listrik, yang dapat dibagi secara elektrik dengan kontrak kiri dan kanan atau dikontrol secara independen.Rangka seret karton mengadopsi penyesuaian depan-belakang elektrik untuk beradaptasi dengan lebar karton.Sekat depan diangkat secara manual dan serempak, yang sederhana, andal, dan mudah dioperasikan.

6. Pembukaan dan penutupan unit: mesin kontrol listrik dibuka dan ditutup dengan bel alarm, pembukaan dan penutupan terus membunyikan alarm, pemosisian dan pembukaan dan penutupan satu tombol, dan poros transmisi dipasang dengan kopling gesekan untuk memastikan keselamatan operator dan menghindari kerusakan mesin karena salah operasi.Perangkat interlocking pneumatik, pengunciannya kokoh, nyaman dan akurat.Poros transmisi unit split dilengkapi dengan perangkat perlindungan beban berlebih untuk mencegah kerusakan bagian lain.Mekanisme poros interlocking pneumatik memastikan penguncian yang kuat, nyaman dan akurat, memastikan bahwa posisi penyambungan roda gigi tidak berubah, dan produksi normal dapat dicapai setelah pemisahan dan pengelompokan, untuk menghindari terjadinya produk limbah kardus karena salah penempatan pencetakan.

7. Rol bawah dari rol pengumpanan kertas terbuat dari pipa baja mulus berkualitas tinggi, yang digiling halus, ditekan ke jaring horizontal dan dilapisi untuk meningkatkan gesekan karton.Rol umpan karet dan dipan dilapisi dalam dua lapisan, lapisan dalam 28 derajat, yang meningkatkan elastisitas batang karet gesekan dan lapisan luar 45 derajat, yang meningkatkan ketahanan aus.Selain itu, struktur pelepasan cepat diadopsi, yang lebih nyaman dan lebih cepat.Penyesuaian tekanan dari dipan makan kertas mengadopsi mekanisme penyesuaian deselerasi gigi cacing dua tahap, yang disesuaikan secara manual, dan tombol nilai penyesuaian menunjukkan jumlah penyesuaian.

Ⅱ.Satuan percetakan

1. Rol pelat cetak

1) Diameter rol pelat cetak adalah <￠524mm (termasuk diameter pelat <￠536mm).Produksi baja berkualitas tinggi, gerinda halus permukaan, pelapisan kromium keras, koreksi keseimbangan dinamis berjalan lancar, cocok untuk pencetakan kecepatan tinggi.Arah horizontal dan keliling poros dapat digunakan untuk mengukir garis referensi, yang nyaman untuk penggantungan pelat dan pelurusan pelat.Ratchet fixed plate winding shaft dengan alur gantung pelat, yang cocok untuk penggantian pelat cepat.Jarak aksial antara rol pelat cetak dan perpindahan pelat kiri dan kanan diatur secara elektrik 6mm.Kisaran penyesuaian efektif adalah 12mm, dan pelat cetak dapat diperbaiki saat berjalan atau berhenti.

2) Roda gigi planet fase roller pelat cetak mengontrol penyesuaian keliling 360 ° derajat, dan komputer 360 ° mengontrol penyesuaian operasi motor, yang dapat dioperasikan selama operasi atau selama berhenti.Layar sentuh secara otomatis menampilkan jumlah penyesuaian, dan secara otomatis menyesuaikan setelah memasukkan ukuran.Perangkat zeroing otomatis untuk rol pelat cetak, sistem dilengkapi dengan posisi gantung pelat, klik tombol posisi gantung pelat, dan peralatan secara otomatis berjalan ke posisi yang nyaman untuk menggantung pelat, yang meningkatkan efisiensi tenaga kerja.Pasang sakelar pedal untuk memutar silinder pelat cetak maju dan mundur, yang nyaman untuk penggantian pelat dan penyeka pelat.

2. Rol tayangan

1) Pemrosesan halus dengan pipa baja mulus berkualitas tinggi, koreksi keseimbangan dinamis dan statis dan operasi yang stabil.Quenching dan tempering, hot charging, keseimbangan dinamis dan statis, permukaan fine grinding dan elektroplating.

2) Roda gigi mengadopsi mekanisme penyetelan bebas serangan balik, yang tidak memengaruhi penyambungan roda gigi selama penyetelan dan memastikan keakuratan transmisi.Penyesuaian mikro manual celah antara rol pelat cetak dan rol impresi, tampilan skala.1: 200 double-stage worm gear box digunakan untuk menyesuaikan posisi, dan jarak yang dapat disesuaikan adalah 0-12mm.

3. Rol anilox logam

1) Anilox roller dipan mengadopsi struktur kantilever canggih, yang nyaman untuk pemasangan dan pemeliharaan, dan sistem pengikis dapat dipasang nanti.Rol anilox diproduksi oleh "Haili Roller" di Changzhou, Provinsi Jiangsu, dan diproses dengan teknologi khusus baja berkualitas tinggi, dengan masa pakai yang lama, ketahanan aus dan ketahanan korosi, serta kontrol tinta yang baik.Jumlah jala jaring sarang lebah: 200, 220, 250, 280 baris / inci, opsional sesuai dengan produk cetak.

2) Penyesuaian pelat sentuh rol anilox dan pelat cetak, yang merupakan tindakan menekan pneumatik, secara otomatis mengangkat pelat setelah menghentikan mesin, dan secara otomatis menyalakan tinta seragam listrik untuk mencegah tinta mengering.Dengan stop/start pengumpanan kertas, waktu tunda penintaan setiap unit pencetakan diatur secara terpisah.Rol anilox dilengkapi dengan overrunning clutch satu arah, yang dipisahkan dari tenaga penggerak, membuatnya lebih nyaman dan lebih cepat untuk mencampur atau mencuci tinta.

3) Rol jaring keramik (opsional dengan kenaikan harga tambahan), permukaan pipa baja ditutupi dengan keramik, dan setelah penggilingan dan ukiran laser, titik-titik tersebut diberi tinta secara seragam dengan 200-400 garis/inci, opsional.

3. Rol karet

1) Dipan diproduksi oleh "Silver Star Spring Breeze" di Jizhou, Provinsi Hebei, dan terbuat dari tabung baja mulus berkualitas tinggi, yang disempurnakan dengan perlakuan keseimbangan dinamis dan statis.Permukaan luar terbuat dari karet Ding Qing berkualitas tinggi, yang tahan aus dan tahan korosi, serta digiling dan dibentuk oleh penggiling CNC presisi untuk memastikan tinggi tengah dan akurasi dipan.

2) Mengadopsi 1: 200 double-stage worm gear clearance fine adjustment, oleskan tinta secara merata, self-lock oleh gravitasi setelah penyesuaian, dan pisahkan rol karet dan rol anilox setelah dibersihkan untuk mencegah deformasi karet dan hilangnya elastisitas.

4. Sistem persediaan tinta

1) Pompa tinta adalah pompa pneumatik tipe diafragma satu arah, yang dapat memulihkan air yang terkumpul di dalam pompa dan pipa dengan filter dan sistem sirkulasi tinta.(Catatan: Pompa diafragma kerja ganda dilengkapi saat sistem kontrol tinta pengikis adalah opsional.) Sistem pengindraan dan pendeteksian tinta otomatis, alarm abnormal tinta dan pencucian, termasuk peringatan dan bel alarm.

2) Pipa suplai tinta transparan dan cangkir penyimpanan tinta transparan yang menggantung membuatnya lebih intuitif untuk mengamati situasi suplai tinta dalam produksi.Pipa pembersih yang bersirkulasi dan rol tinta, pengoperasian dan pembersihan yang sederhana dan nyaman, pasokan tinta yang stabil.

5. Mekanisme penyesuaian fase

1) Fase roller pelat cetak dikendalikan oleh konverter frekuensi, dan penyesuaian fase 360 ​​derajat dapat diterapkan baik dalam keadaan berjalan maupun berhenti.

2) Konverter frekuensi mengontrol kecepatan motor, dan enkoder bekerja sama dengan sistem pemrograman PLC.Sesuai dengan nilai yang disesuaikan, kecepatan motor berubah secara otomatis, sehingga akurasi penyesuaian fase dapat dikontrol dalam jarak 0,2 mm.

6. Perangkat pemosisian rem interlocking pneumatik

1) Mekanisme rem silinder, ketika mesin dipisahkan atau fase disesuaikan, mekanisme rem membatasi putaran mesin dan menjaga titik tetap posisi gigi asli.

2) Setiap unit pencetakan dilengkapi dengan kontrol inching positif dan negatif dari mesin utama, yang membuat pengoperasian penghapusan pelat, penggantungan pelat, dan pendaftaran warna menjadi lebih sederhana dan lebih hemat tenaga kerja.

Ⅲ.Unit slotting

1. Kontrol pengoperasian layar sentuh

1) Operasi kelistrikan departemen slotting mengadopsi layar sentuh untuk mengontrol sistem otomasi pemrograman PLC, memasukkan data seperti "panjang * lebar * tinggi" produk kertas sesuai pesanan, mulai sistem komputer untuk secara otomatis mengatur pesanan ke posisi yang diperlukan dengan satu tombol, dan secara manual menyempurnakan posisi slotting sesuai dengan kebutuhan pelanggan.

2) Antarmuka manusia-mesin berwarna, penyimpanan menu, kompensasi otomatis dan koreksi jarak shift dan operasi lainnya.Motor mengadopsi konverter frekuensi untuk mengontrol kotak transmisi motor Delta Provinsi Taiwan.Menurut penyesuaian konversi frekuensi kecepatan motor jarak, perpindahan lateral kepala pemotong cepat, stabil dan akurat.Encoder bekerja sama dengan kotak kontrol PLC untuk menyesuaikan pemotong profil tinggi, dan empat pemotong menyesuaikan jarak secara serempak, yang sangat menghemat waktu penyesuaian pemotong dan meningkatkan efisiensi kerja.

2. Pre-pressing, line pressing dan slotting bagian slotting yang dikendalikan komputer penuh enam sumbu

1) Struktur slot pisau ganda poros tunggal, dan struktur gigi internal diadopsi untuk ketinggian kotak, sehingga minyak pelumas tidak mudah mencemari karton.Unit slotting dilengkapi dengan perangkat penghenti darurat untuk memastikan keamanan, dan dilengkapi dengan inching positif dan negatif dari seluruh mesin, yang nyaman dan fleksibel untuk dioperasikan.

2) Ketebalan standar pisau alur adalah 7mm, dan bahan baja paduan menggiling pisau alur gigi setelah perlakuan panas, dengan kekerasan dan ketangguhan yang sangat baik.Pisau pemangkas pisau ganda memiliki ujung yang tajam dan presisi tinggi.Poros terbuat dari tabung baja mulus 45 # berkualitas tinggi, dan permukaannya digiling dan dilapisi, sehingga bergerak dengan lancar.Mekanisme perpindahan besar pemotong tengah, perangkat pemangkasan dan pemotongan, kemampuan beradaptasi produksi yang kuat.Pisau pemangkas pisau ganda elastis, pemangkasan halus dan penghematan biaya.

3) Mengadopsi teknologi rel panduan linier, yang stabil dan akurat, dan memastikan ketepatan fase slotting.Penyesuaian otomatis sepuluh sekrup, penyetelan listrik sinkron gerakan lateral kiri dan kanan roda pra-tekan, roda penekan garis dan kursi pemotong slotting bagian slotting, akurasi kontrol tombol dan layar sentuh.

3. Roda pra-tekan dan roda penekan garis

1) Poros atas dan bawah terbuat dari baja berkualitas tinggi, yang dipadamkan dan ditempa serta dilapisi dengan keseimbangan dinamis dan statis.Dilengkapi dengan empat kelompok roda penekan garis baru, secara efektif dapat mencegah penghancuran karton, dan pengepresan garis halus dan rapi.Pada saat yang sama, bagian slotting dilengkapi dengan satu set roda prepressing.Setelah dua garis prepressing dan pressing, bentuk garisnya lebih baik, tidak mudah retak, dan kotaknya teratur.

2) Sesuaikan tombol celah roda pengepres kawat secara manual, dengan kisaran penyesuaian 2-12mm.Roda gigi mengadopsi mekanisme penyetelan bebas serangan balik, yang tidak memengaruhi penyambungan roda gigi selama penyetelan dan memastikan keakuratan transmisi.

4. Mekanisme penyesuaian fase slotted

Mekanisme gigi planet, fase slotting mengadopsi PLC dan penyesuaian tipe input digital listrik 360, yang dapat disesuaikan saat peralatan bekerja atau berhenti.

Ⅳ.Unit pemotongan mati

Diameter luar rol pelat pisau adalah <￠486mm (termasuk diameter templat pisau <￠536mm).Terbuat dari baja cor berkualitas tinggi, gerinda permukaan, koreksi keseimbangan, pemisahan lubang yang seragam, peningkatan stabilitas operasi, dan pelapisan poros.

Lubang baut cetakan cetakan adalah 10M, jarak aksial adalah 100mm, lingkar radial adalah 18 bagian yang sama, tinggi pemotong cetakan adalah 25,4mm, dan ketebalan cetakan kayu adalah 16mm (untuk karton tiga lapis) dan 13mm (untuk karton lima lapis).

1. Rol karet (rol atas)

1) Diameter rol bantalan karet kurang dari ￠ 536mm, dan diameter bantalan karet adalah 554mm.Bantalan karet yang dapat diganti dengan cepat, ketahanan aus, dan masa pakai yang lama.Bahan baja tuang berkualitas tinggi, quenching dan tempering, keseimbangan dinamis dan statis, gerinda halus permukaan, meningkatkan stabilitas lari.

2) Kesenjangan antara rol mati pisau dan rol bantalan karet disesuaikan secara elektrik, dan mekanisme penyesuaian tetap kunci udara stabil dan dapat diandalkan.Rol karet mekanis melintang 50mm perangkat bepergian, sistem kompensasi perbedaan kecepatan, masing-masing pisau di posisi berbeda, keausan seragam, secara efektif memperpanjang masa pakai bantalan karet Youli.

2. Mekanisme perbaikan gerinda

Bantalan karet gerinda listrik, koreksi cepat dan efisien.Meningkatkan masa pakai bantalan karet.

3. Perangkat penyesuaian fase

Fase die-cutting disesuaikan dengan digital 360 elektrik, dan pengoperasian serta penghentian peralatan dapat disesuaikan.

4. Gerakkan gigi

1) Transmisi gigi heliks presisi tinggi.Roda gigi transmisi terbuat dari baja paduan berkualitas tinggi 20GrMnTi.Setelah quenching dan tempering, quenching frekuensi tinggi dan gear grinding, gear berjalan dengan lancar, dengan noise rendah, kekerasan HRC58-62, masa pakai yang lama dan sedikit keausan, yang dapat menjamin akurasi register pencetakan tidak berubah untuk waktu yang lama.

2) Poros dan roda gigi dihubungkan oleh koneksi tanpa kunci lengan penghubung yang mengencangkan, sehingga tidak akan ada celah saat menggunakan dengan torsi tinggi, pemasangan dan pemeliharaan lebih nyaman, akurasi transmisi jangka panjang tinggi, dan pencetakan pendaftaran terjamin.

3) Pelumasan roda gigi mengadopsi sistem pelumasan semprot otomatis dari pompa oli roda gigi untuk memastikan keakuratan transmisi dan masa pakai.

5. Bagian motor

1) Motor utama menggunakan konverter frekuensi "Dongli" untuk mengontrol motor, yang bekerja dengan lancar dan memiliki kekurangan getaran dan kebisingan yang rendah.Pengontrol konversi frekuensi adalah konverter frekuensi "Delta Provinsi Taiwan".Output torsi pengenal kecepatan rendah, operasi ultra-tenang dan stabil.

2) Kipas adsorpsi dan kipas penghilang debu adalah semua kipas Zhongxin, motor fase adalah motor DH Zhejiang, dan motor penghomogenisasi tinta adalah motor Taibang Provinsi Taiwan, yang memiliki karakteristik kebisingan rendah dan daya stabil.

6. Bagian bantalan

Bantalan utama dari seluruh mesin adalah bantalan "NSK" yang diimpor, dan sisa bantalan dari produsen dalam negeri terkenal (Wahalo) dibeli langsung sebagai agen.Akurasi produk adalah P6 P5 P4, dan tingkat getarannya adalah grup Z1 atau lebih tinggi.

7. Komponen listrik

Setiap unit mengadopsi unit kontrol elektronik independen, yang aman dan andal.Relai, lampu indikator, tombol, dan kontaktor terbuat dari alat listrik asli Zhejiang Zhengtai atau alat listrik Schneider.Katup dan silinder solenoid adalah komponen pneumatik Yadeke, yang fleksibel, stabil, dan tahan lama.

1. Mengadopsi kemasan tahan lembab dan tahan guncangan yang cocok untuk jalan jarak jauh.

2. Transportasi dan berbagai jenis kondisi cuaca.Satu set lengkap pemeliharaan dan operasi.

3. Manual disertakan.
