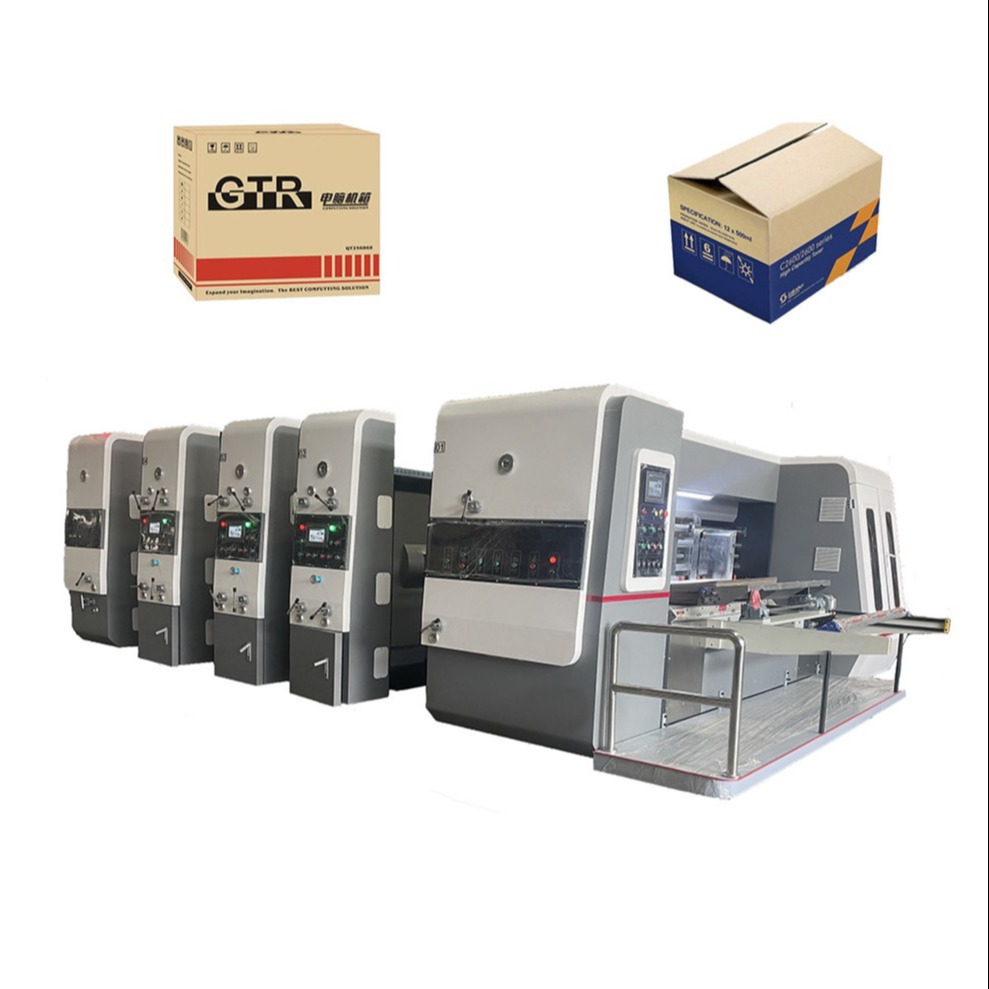

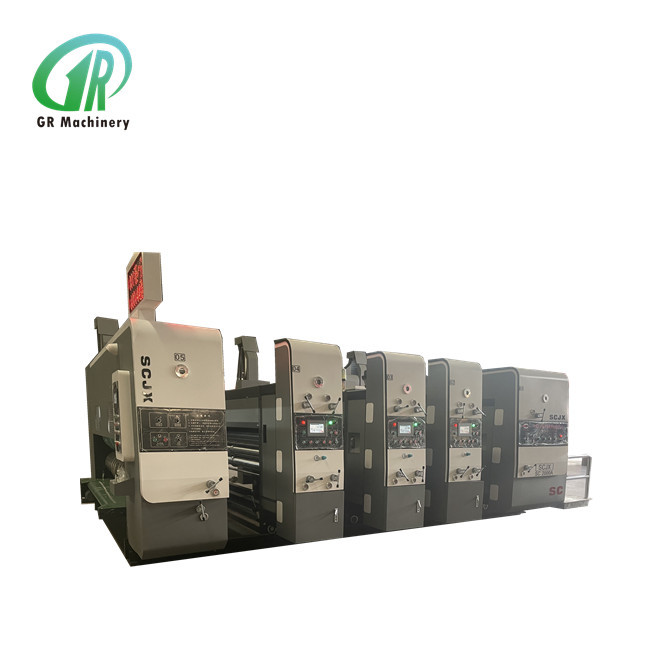

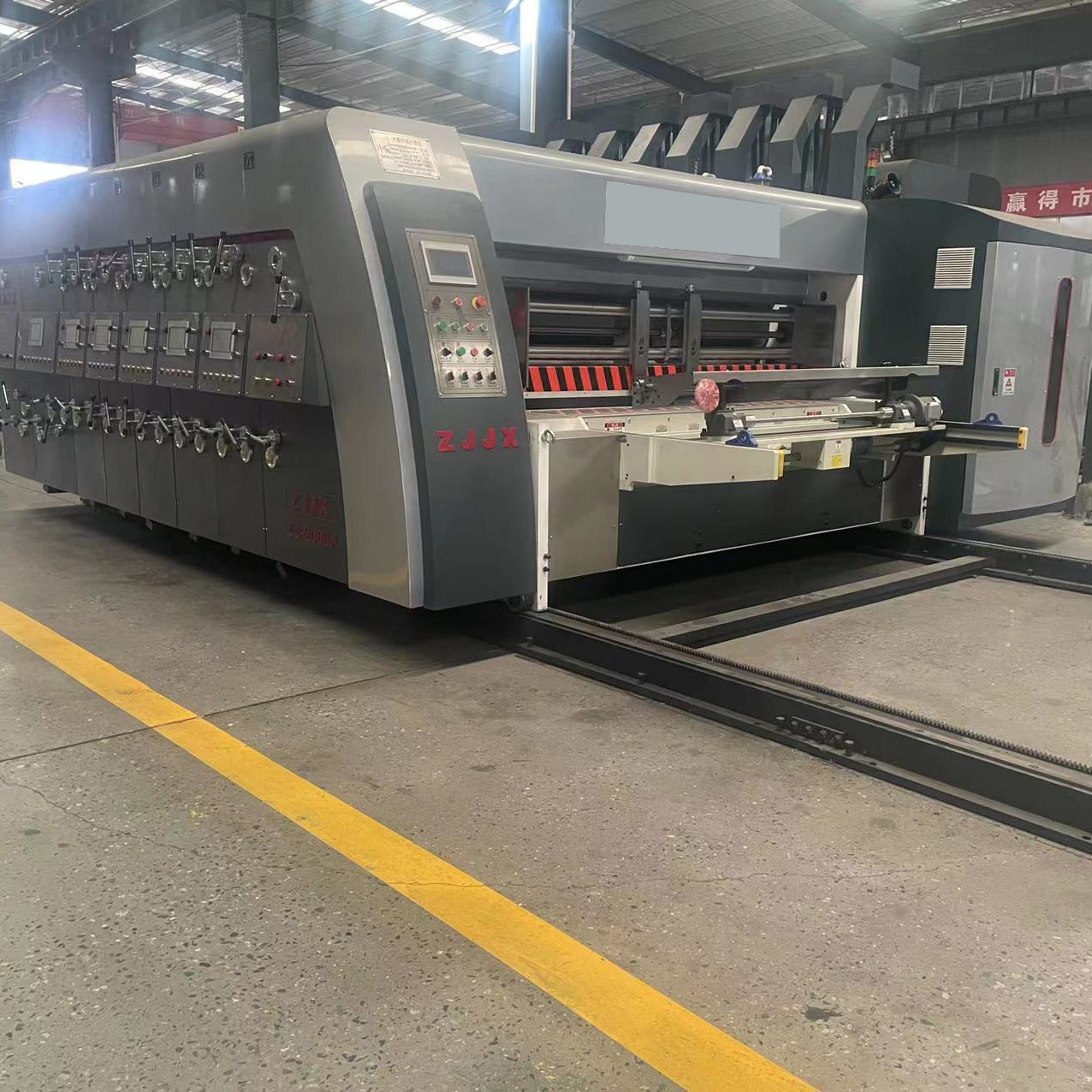

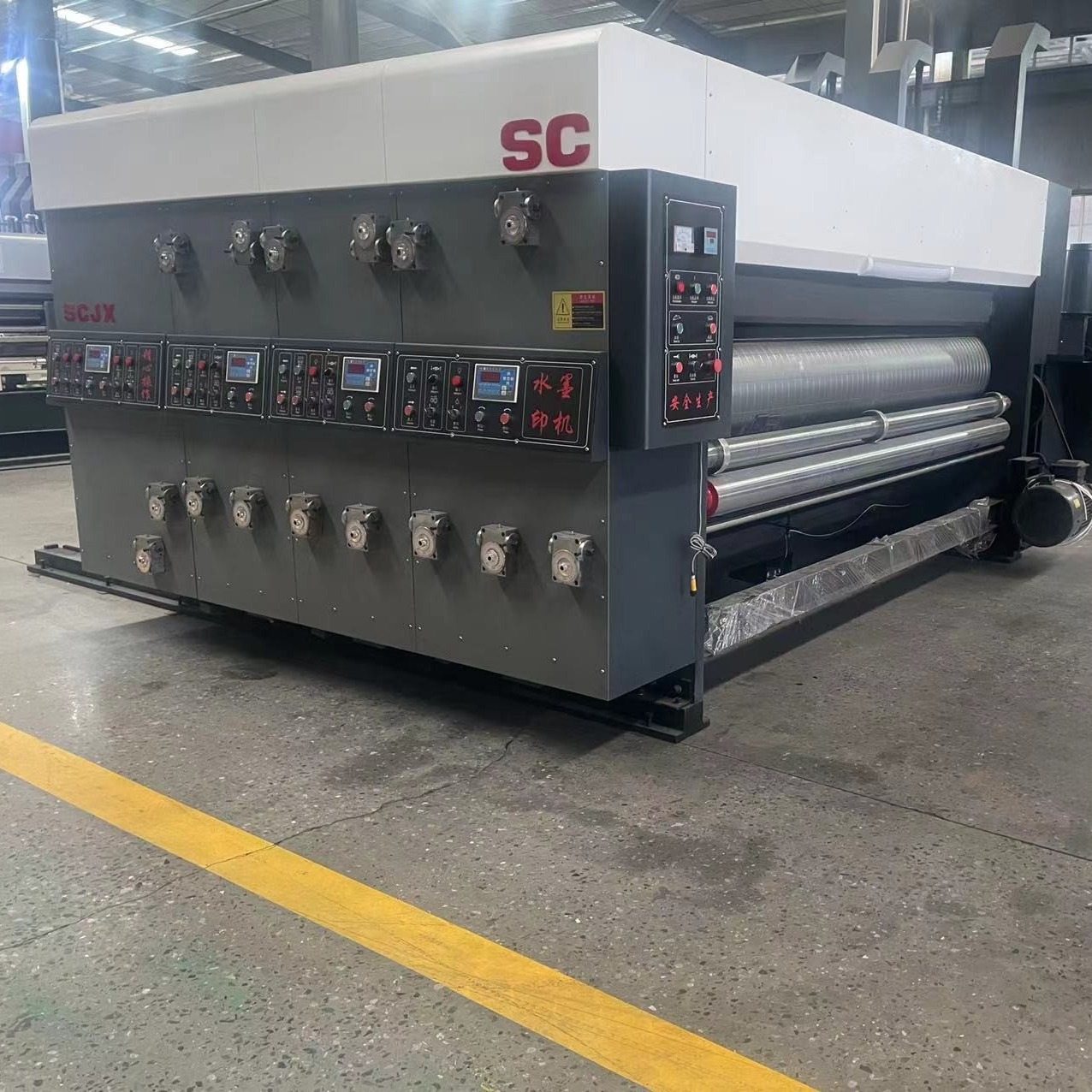

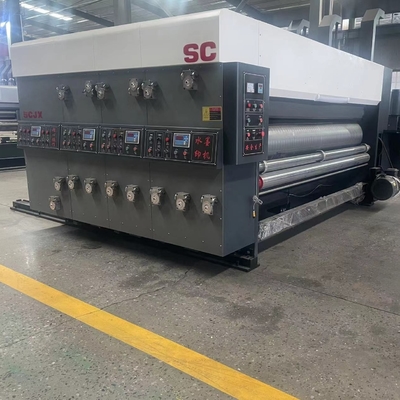

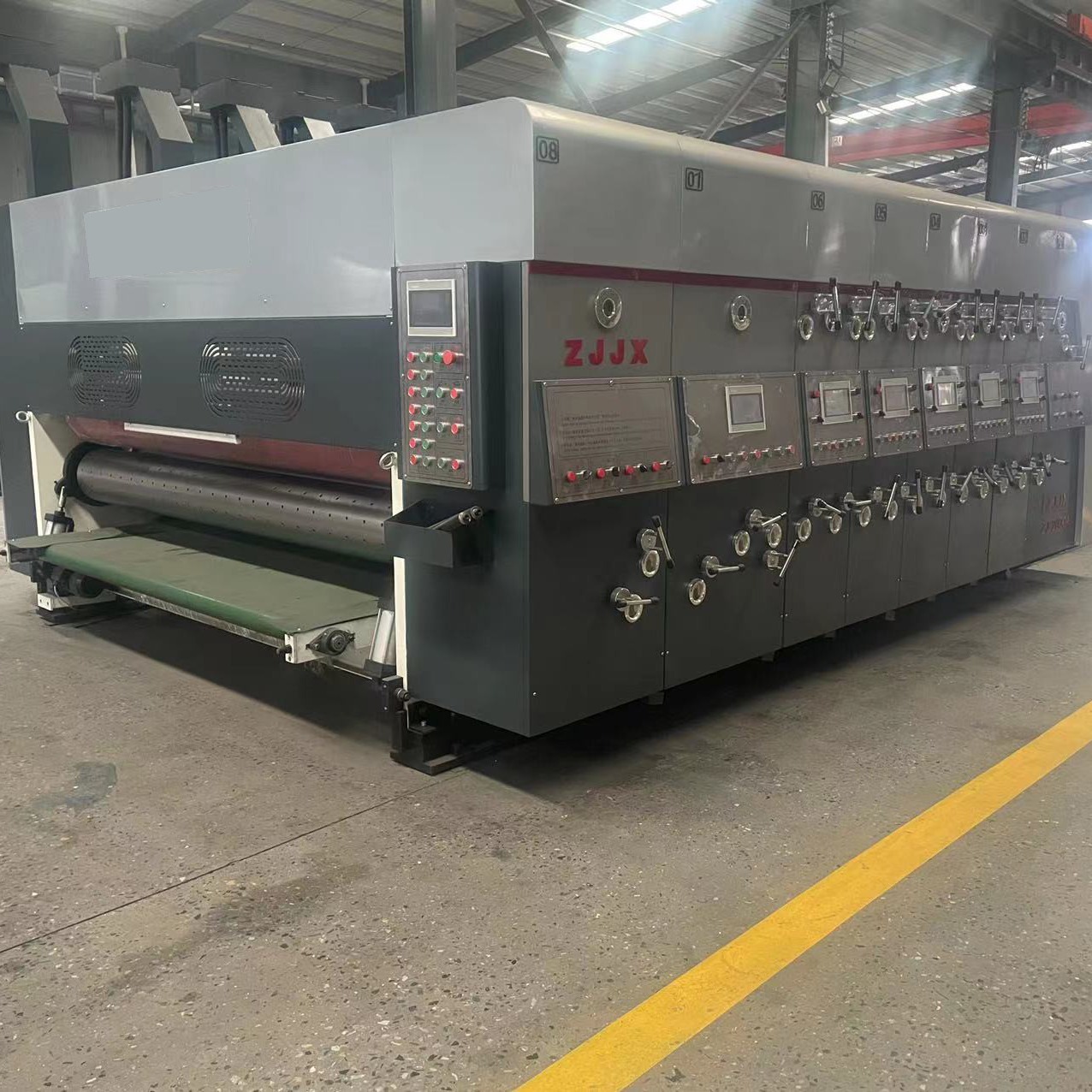

Mesin Cetak Flexo Karton Bergelombang Otomatis Lead Eage Feeder Slotting

Mesin Cetak Flexo Karton Bergelombang Otomatis Pemotongan Die Slotting Pengumpan Eage Timbal

Unit Percetakan

1. Rol pencetakan

1) Diameter luar 410mm.

2) Bahan pelat baja, penggilingan permukaan, pelapisan krom keras.

3) Koreksi keseimbangan, kelancaran operasi.

4) Rol tetap roda ratchet yang memasang pelat cetak.

5) Seluruh alur pelat format, cocok untuk versi gantung 9mm harus diterapkan.

6) Muat dan keluarkan pelat cetak, lakukan putaran positif dan negatif dengan saklar kaki listrik.

7) Mencetak penyesuaian manual rol melintang, kisaran 2-5mm.

2. Mencetak rol penekan

1) Diameter luar adalah 175mm.

2) Penggilingan permukaan pipa baja, pelapisan krom keras.

3) Koreksi keseimbangan, kelancaran operasi.

4) Celah rol mesin cetak disesuaikan secara manual dengan badan roda gigi cacing pengunci otomatis kutub ganda, dan celah tersebut disesuaikan dengan roda gigi eksentrik, ditandai dengan skala.

3. Baja aniloks

1) Diameter luar 215mm.

2) Permukaan pipa baja mengadopsi proses pelapisan kromium canggih, yang keras, halus dan tahan aus.

3) Titiknya konsisten dan tintanya rata.

4) Memperpanjang masa pakai pelat cetak dan rol karet.

5) Volute pengunci otomatis kutub ganda diadopsi untuk menyesuaikan jarak bebas rol anilox secara manual, dan selongsong baja eksentrik digunakan untuk menyesuaikan jarak bebas, dan skala ditandai.

4. Rol karet

1) Diameter luar adalah 205mm. (dibuat oleh jizhou chunfeng.)

2) Permukaan tabung baja dilapisi dengan karet tahan aus.

3) Penggilingan khusus pada rol karet, efek transfer tinta yang baik.

4) Badan roda gigi cacing pengunci otomatis tiang ganda diadopsi untuk mengatur jarak bebas antara anilox dan roller karet secara manual, dan roda gigi eksentrik digunakan untuk mengatur jarak bebas, dan skalanya ditandai.

5. Rol pemandu kertas atas dan bawah

1) Rol atas: diameter luar 86mm, pipa mulus, dengan empat roda kertas.

2) Rol bawah: diameter luar 155mm, pipa baja mulus, penggilingan permukaan, pelapisan kromium keras.

3) Jarak bebas rol pengumpan kertas disetel secara manual dengan bodi roda gigi cacing pengunci otomatis kutub ganda, dan jarak bebas disetel dengan roda gigi eksentrik, ditandai dengan skala.

6. Perangkat penyesuaian fase

1) Struktur roda gigi planet.

2) Fase pencetakan mengadopsi penyesuaian 360 derajat digital listrik mikro LCD. (dapat disesuaikan untuk pengoperasian dan penghentian).

3) Posisi lateral manual, +/- 5mm jarak yang dapat disesuaikan.

4) Rol pelat cetak mengadopsi komputer mikro LCD untuk menyesuaikan fase, yang dapat diatur ulang ke nol dan menyesuaikan pelat dengan cepat dengan presisi tinggi.

7. Sistem daur ulang tinta

1) Pompa diafragma pneumatik, pasokan tinta stabil, pengoperasian dan perawatan mudah.

2) Layar filter tinta, menyaring kotoran.

8. Perangkat perbaikan fase pencetakan

1) Mekanisme rem pneumatik.

2) Ketika unit dipisahkan atau dalam proses penyesuaian fasa, mekanisme rem membatasi putaran mesin, mempertahankan titik tetap dari posisi gigi asli.

Unit Slotting (Penyesuaian Komputer Penuh)

1. Layar sentuh komputer diadopsi

Melalui PLC dan rotary encoder, deteksi dan penyesuaian otomatis dapat dilakukan. Perintah penyimpanan dapat diminta.

2. Penyesuaian komputer penuh

Selain menggunakan layar sentuh komputer, sesuaikan arah aksial dan tinggi kotak setiap dudukan pemotong melalui PLC dan encoder putar. Tombol kontrol elektrik juga dapat digunakan untuk mengatur arah aksial setiap dudukan pemotong dan ketinggian kotak.

3. Penyesuaian fase slotting

1) Penyesuaian fase slotting mengadopsi kontrol konversi frekuensi layar sentuh PLC dan penyesuaian digital 360 ° listrik (gerakan dan penghentian semua dapat disesuaikan).

2) Perangkat pengaturan fase nol untuk memastikan posisi slot yang konsisten.

4. Bagian pra-kusut

1) Diameter poros pra-kusut 110mm, mengadopsi pipa baja mulus berkualitas tinggi. Penggilingan permukaan, koreksi keseimbangan dinamis, pelapisan krom keras, rotasi halus.

2) Roda pra-kusut mengadopsi teknologi canggih untuk menyempurnakan roda pra-kusut yang besar, sehingga kertas karton tidak akan pecah saat garis kusut.

5. Bagian roda yang kusut

1) Diameter roller kekusutan adalah 124mm, dan pipa baja seamless berkualitas tinggi diadopsi. Penggilingan permukaan, koreksi keseimbangan dinamis, pelapisan krom keras, rotasi halus.

2) Roda kekusutan mengadopsi teknologi canggih. Roda atas terbuat dari lem resin kekerasan tinggi dan lekukan di tengahnya. Saat mengoper papan secara serempak dengan roda bawah, garis papan tidak menyimpang dari kemiringannya.

3) Posisi aksial roda kekusutan, roda pra-kusut, dan cakram pemotong slotting secara otomatis disetel secara serempak melalui sekrup bola presisi.

4) Penyesuaian rol bawah dari roda kusut, rol pra-kusut, dan bilah slotting, struktur selongsong eksentrisitas yang dapat disesuaikan diadopsi untuk membuat struktur kompak, mudah disesuaikan, dan pemosisian akurat;

5) Penyesuaian jarak bebas rol bawah pada roda kusut, rol pra-kusut, dan bilah slotting disetel secara manual dengan badan roda cacing pengunci otomatis kutub ganda, dan jarak bebas disesuaikan dengan roda gigi eksentrik dan ditandai dengan skala.

6. Dudukan pisau pra-kusut, menggorok dan slotting

1) Diameter rol atas slotting adalah 156mm, tabung baja mulus, dua kali penggilingan, permukaan pelapisan kromium keras, bergerak dengan lancar.

2) Diameter slotting rol bawah adalah 156mm, tabung baja mulus, dua kali penggilingan, permukaan pelapisan kromium keras, bergerak dengan lancar.

3) Pemesinan presisi pada cakram pisau slotting atas.

4) Penyesuaian listrik posisi aksial sinkron dari cakram pisau slotting atas dan bawah, roda kekusutan, cakram pisau penggorok dan roda pra-kusut.

5) Slotting bilah poros tunggal-ganda, penyesuaian ketinggian kotak mengadopsi struktur kontrol listrik gigi internal, sehingga oli pelumas tidak mudah mencemari karton. Dan penyesuaian ketinggian kotak memiliki perangkat perlindungan tabrakan elektronik, tidak akan merusak mesin.

6) Mekanisme lintasan pelat pemandu mengadopsi desain kombinasi sekrup bola presisi dan sumbu optik linier, dengan gerakan fleksibel dan posisi akurat.

7. Mekanisme penyesuaian fase slot

1) Struktur roda gigi planet.

2) Fase slotting dikendalikan oleh komputer dan digital listrik yang disesuaikan 360° (gerakan dan penghentian semua dapat disesuaikan).

8. Sakelar operasi & kontrol

Panel kontrol dilengkapi dengan layar sentuh berukuran 6 inci, yang memudahkan pengaturan ukuran slotting.

Unit Pemotongan Mati

1. Roda kusut

1) Diameter rol adalah tabung baja mulus 110mm, melalui dua kali penggilingan, permukaan pelapisan kromium keras, bergerak dengan lancar.

2) Jarak bebas roda kusut disetel secara manual dengan bodi roda gigi cacing pengunci otomatis kutub ganda, dan jarak bebas disetel dengan roda gigi eksentrik, ditandai dengan skala.

2. Rol pemotong mati

1) Diameter roller pemotong mati bawah adalah roller pemotong mati standar 360mm, yang terbuat dari pengecoran sentrifugal baja paduan dengan penggilingan presisi tinggi. Dilengkapi dengan perlengkapan penjepit beralur.

2) Diameter roller matras karet adalah 388,9 mm, pemesinan akhir baja 45 # berkualitas tinggi, koreksi keseimbangan, pelapisan krom keras. Alas karet mengadopsi selongsong karet poliuretan tahan merek Depair dari Jerman dengan sayatan halus, pemasangan mudah, dan lebih dari 8 juta kali pemotongan. Rol alas karet mengadopsi perangkat gerakan mekanis, setiap pisau akan dipotong pada posisi berbeda, secara efektif memperpanjang masa pakai alas karet, jarak pergerakan 30 mm, perangkat kompensasi otomatis kecepatan linier, membuat putaran pemotongan tak terbatas bekerja dalam arah melingkar, untuk membuat keausan alas karet lebih seragam. ketika diameter gulungan lunak berubah, kompensasi pelacakan otomatis, tanpa penyesuaian manual, pastikan bahwa ukuran setiap batch karton die-cutting benar-benar konsisten, dan perangkat pemisah roller die cutting dilengkapi dengan silinder, bila tidak memberi makan karton dan pemalasan, dua gulungan atas dan bawah akan dapat dipisahkan, kurangi keausan alas karet dan bilah. Sementara itu, masa pakai modul matras karet dan bilah pisau jauh lebih lama.

3) Mekanisme penggilingan otomatis rol karet, perbaiki dan poles alas karet yang aus beberapa kali. Tingkat penggunaan kembali keset karet telah meningkat pesat. Lampu alarm terus berkedip saat gulungan karet diperbaiki.

4) Sistem pembersihan: poros embossing depan dan belakang ditekan ke sabuk melalui motor perlambatan, dan sisa kertas dibuang seluruhnya, sehingga mesin tidak akan terpengaruh oleh penumpukan kertas bekas. Efisiensi kerja sangat meningkat.

3. Struktur penyesuaian fase rol pemotong mati

1) Struktur roda gigi planet.

2) Fase pemotongan mati mengadopsi penyesuaian 360 derajat digital listrik mikrokomputer LCD. (dapat disesuaikan untuk pengoperasian dan penghentian).

Parameter Teknis

Konfigurasi yang berbeda dapat dipilih sesuai dengan kebutuhan pengguna yang berbeda; (Anda dapat memilih kombinasi pencetakan 1-5 warna, slotting, punching buckle, die cutting, dan stacking).
