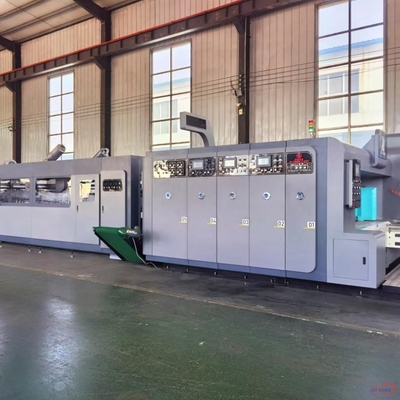

Koreksi kotak frekuensi tinggi FFG Flexo Printing Folding Gluer Case Making Machine

Garis Produksi Kotak Lem Lipat Flexo

Kecepatan maksimal: 350 m/menit

Kecepatan pengemasan maksimum:20paket/menit

Tujuan dan Fitur:

• Sistem kontrol CNC, tampilan kesalahan, kontrol produksi, perawatan jarak jauh.
• Sistem deteksi dan penentuan posisi otomatis, sistem penggerak pelat cepat, perubahan pelat cepat.
• Kotak debu yang diperluas, perangkat anti-statis, pengumpulan debu pusat, perlindungan tekanan, penghapusan debu yang efektif.
• Mengadopsi paduan baja precision ground gear untuk suction wheel transmisi dan drive untuk memastikan akurasi dan umur panjang.
• Double-seat "membentuk, slotting" dengan sistem roda panduan dan pengaturan yang tepat, kawat tahan ledakan, lipat yang sangat baik dan efek pembentukan.
• Sistem pengumpulan dan daur ulang kertas kecepatan tinggi "ke atas dan ke bawah", melindungi terhadap abrasi permukaan, efisiensi produksi yang tinggi.
• Komponen listrik, bantalan transmisi, dll, menggunakan merek internasional, disertifikasi oleh CE Eropa.

Satuan Output Penghitungan:

• Sistem pengumpulan "ke atas dan ke bawah" untuk melindungi secara efektif terhadap abrasi permukaan, kemampuan produksi yang tinggi.
• Koreksi kotak frekuensi tinggi, penurun kertas yang dibantu kipas, perataan pneumatik, sirkulasi transmisi.
• Multi-servo drive kontrol kecepatan tinggi penghitungan tumpukan sistem pengumpulan daur ulang, memastikan produktivitas yang tinggi.
• Output sabuk pengangkut untuk unit penghitungan, bantuan roll penekanan kertas, celah kertas yang diatur secara listrik.
• Gerakan horizontal pengaturan listrik untuk menghitung unit output.

Unit Lipat:

• Lengan jembatan kotak lipat kekuatan tinggi diperpanjang untuk memastikan akurasi lipat dan stabilitas kecepatan tinggi.
• Menggunakan sistem gerak lateral sinkron panduan linier, dengan dukungan jembatan kekuatan tinggi di tengah untuk perpindahan yang mulus.
• Sistem roller panduan elastis dengan kelonggaran yang dapat disesuaikan, melindungi dari kerusakan kompresi, secara efektif memecahkan masalah kemacetan kertas.
• Sistem roda pengemudi bentuk lipat, dengan batang panduan untuk bantuan, efek lipat yang baik dengan pengangkutan penjepit sabuk atas dan bawah.
• Transmisi sabuk penghisap belakang, motor yang digerakkan secara independen di kedua sisi untuk memperbaiki penyimpangan secara efektif.

Unit Transfer:

• Kontrol CNC terkait, penyesuaian yang nyaman dan cepat.
• Perangkat roller tekanan panduan elastis, atas dan bawah sabuk pengikat transmisi.
• Perangkat penghapusan puing-puing yang berbeda: pisau udara, sikat, sikat roller listrik, efek penghapusan puing-puing yang sangat baik.
• Sistem perekat suhu konstan, mempertahankan suhu lem yang konsisten untuk karakteristik perekat yang optimal.
• Jaring lubang besar sistem roda lem, lem stabil, jumlah lem dikontrol, posisi yang diatur secara listrik.

Fitur peralatan:

• Pengantar
• 1. Semua sabuk pengangkut kertas dapat dipindahkan secara independen. sabuk pengangkut kertas dilengkapi dengan roda penekan kertas, kipas, dan sikat untuk membersihkan limbah kertas sejauh mungkin.Perangkat roda panduan, atas dan bawah sabuk penjepit transmisi. listrik kiri dan kanan berjalan, mudah untuk menyesuaikan ukuran
• 2Roda perekat: terbuat dari stainless steel, lebih tahan lama dan tahan korosi.
• 3Bagian lipat: Fungsi utamanya adalah melipat karton ke bawah, dan menggunakan lempeng koreksi untuk memperbaiki garis tekanan untuk kedua kalinya untuk melipat karton ke dalam kotak standar.
• 4Untuk pembersihan cetakan, jika bagian mengikis dan bagian melipat belum dibersihkan, sisa kertas akan dibersihkan lagi.

• 5. Pat bagian bersama-sama: Pat titik bersama-sama, dan mendorong mereka keluar dengan jumlah yang akurat melalui menghitung cahaya, menghitung, dan koreksi.
• 6Bagian output: Setelah mendorong keluar, pemegang kertas di atas menekan dengan lancar untuk output.

Konfigurasi mekanik dari departemen kemasan:

(1) Reduktor Taizhou Haoli

(2) Silinder AirTAC, katup solenoid

(3) Guangdong Duffy poros transmisi daya

(4), Berorientasi ke Harbin

Konfigurasi listrik:

(1) PLC Panasonic

(2) contactor Siemens

(3) Tombol Schneider

(4) power supply switching: Taiwan MEAN WELL

(5), Saklar fotoelektrik Beifuning

(6), Relay Omron

(7) Antarmuka manusia-mesin Kunlun Tongtai

• 8. panel kontrol; mengadopsi kontrol PLC dan memiliki fungsi seperti nol dan memori. (PLC dikombinasikan dengan kontrol layar sentuh dapat dipilih)
• 9Panel kontrol untuk setiap tindakan mesin mengontrol gerakan kiri dan kanan, naik dan turun dari kertas plat, dll

MParameter achine

Kecepatan maksimum:320 meter/menit

Jumlah maksimum paket yang diluncurkan:20 bungkus

Ukuran maksimum kardus:700mm*500mm

Ukuran minimum kardus:195mm*105mm

Lebar maksimum kardus (termasuk penutup ayunan):1100mm

Lebar minimum kardus (termasuk penutup ayunan):240 mm

Tinggi tumpukan maksimum:350 mm

Ketinggian tumpukan minimum:80 mm

Jumlah maksimum per bungkus:50 pcs

Jumlah minimum per bungkus:10 pcs

Sabuk:Siglin (usaha sama Cina-Jerman)
