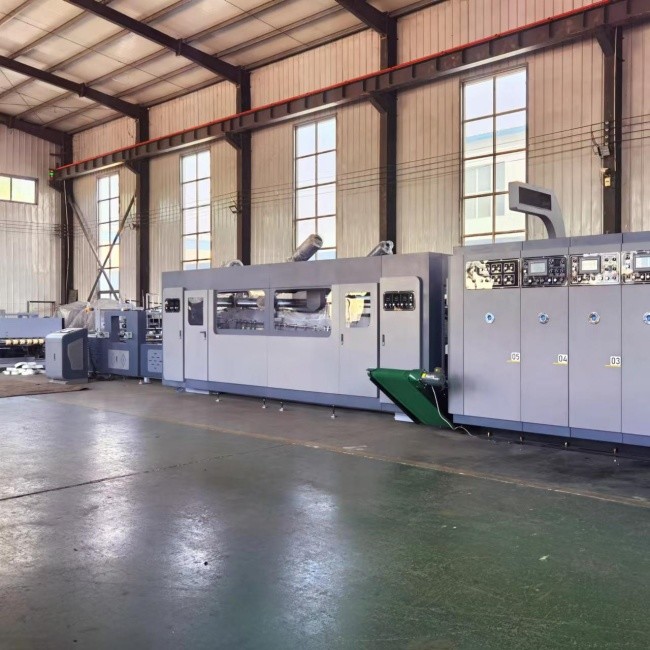

FFG Flexo Pencetakan Lipat Gluer Case Membuat Mesin Sistem Kontrol CNC

Lini Produksi Karton Gluer Lipat Flexo

Kecepatan lari maks: 350m/mnt

Kecepatan pengemasan maks: 20 paket/menit

Tujuan dan Fitur:

• Sistem kontrol CNC, tampilan kesalahan, kontrol produksi, pemeliharaan jarak jauh.
• Sistem deteksi dan pemosisian otomatis, sistem penggerak pemuatan pelat cepat, penggantian pelat cepat.
• Kotak debu yang melebar, perangkat anti-statis, pengumpulan debu terpusat, perlindungan tekanan, penghilangan debu yang efektif.
• Mengadopsi roda gigi tanah presisi baja paduan untuk transmisi dan penggerak roda hisap untuk memastikan akurasi dan umur panjang.
• "Pembentukan, slotting" kursi ganda dengan sistem roda pemandu dan pengatur yang presisi, kawat tahan ledakan, efek pelipatan dan pembentukan yang sangat baik.
• Sistem penumpukan dan pengumpulan daur ulang kertas berkecepatan tinggi "naik dan turun", melindungi dari abrasi permukaan, efisiensi produksi tinggi.
• Komponen kelistrikan, bantalan transmisi, dll., menggunakan merek internasional, disertifikasi oleh CE Eropa.

Menghitung Unit Keluaran:

• Sistem pengumpulan "atas dan bawah" untuk melindungi secara efektif terhadap abrasi permukaan, kemampuan beradaptasi produksi yang tinggi.
• Koreksi kotak frekuensi tinggi, penurunan kertas dengan bantuan kipas, perataan pneumatik, transmisi sirkulasi.
• Penggerak multi-servo mengontrol sistem pengumpulan daur ulang penumpukan penghitungan berkecepatan tinggi, memastikan produktivitas tinggi.
• Keluaran sabuk konveyor untuk unit penghitungan, bantuan rol pengepres kertas, celah kertas yang dapat disetel secara elektrik.
• Penyesuaian listrik gerakan horizontal untuk menghitung unit keluaran.

Unit Lipat:

• Lengan jembatan kotak lipat berkekuatan tinggi yang diperluas untuk memastikan akurasi pelipatan dan stabilitas kecepatan tinggi.
• Menggunakan sistem gerakan lateral sinkron panduan linier, dengan dukungan jembatan berkekuatan tinggi di tengah untuk perpindahan yang mulus.
• Sistem roller pemandu elastis dengan jarak bebas yang dapat disesuaikan, melindungi dari kerusakan kompresi, dan secara efektif memecahkan masalah kemacetan kertas.
• Sistem roda pemandu pembentuk lipat, dengan palang pemandu untuk bantuan, efek pelipatan yang baik dengan alat angkut penjepit sabuk atas dan bawah.
• Transmisi sabuk hisap belakang, motor yang digerakkan secara independen di kedua sisi untuk mengoreksi penyimpangan secara efektif.

Satuan Pemindahan:

• Kontrol terkait CNC, penyesuaian mudah dan cepat.
• Perangkat roller tekanan pemandu elastis, transmisi penjepit sabuk atas dan bawah.
• Beberapa perangkat penghilang kotoran: pisau udara, sikat, sikat rol listrik, efek penghilangan kotoran yang sangat baik.
• Sistem pengeleman yang dapat disesuaikan suhunya secara konstan, menjaga suhu lem yang konsisten untuk karakteristik ikatan yang optimal.
• Sistem roda lem besar lubang jaring, perekatan stabil, jumlah lem terkontrol, posisi dapat disesuaikan secara elektrik.

Fitur peralatan:

• Perkenalan
• 1. Semua sabuk pengangkut kertas dapat dipindahkan secara mandiri. Sabuk pengangkut kertas dilengkapi dengan roda pengepres kertas, kipas angin, dan sikat untuk membersihkan kertas bekas semaksimal mungkin. Perangkat roda pemandu, transmisi penjepit sabuk atas dan bawah. Berjalan kiri dan kanan elektrik, mudah untuk menyesuaikan ukurannya
• 2. Roda perekatan: Terbuat dari baja tahan karat, lebih tahan lama dan tahan korosi. Hopper lem dilengkapi dengan pemandu linier, membuat penyesuaian posisi lebih nyaman dan akurat.
• 3. Bagian lipat: Fungsi utamanya adalah melipat karton ke bawah, dan menggunakan pelat koreksi untuk mengoreksi garis tekanan untuk kedua kalinya melipat karton ke dalam kotak standar.
• 4. Untuk pembersihan cetakan, jika bagian yang tergores dan bagian lipat belum dibersihkan, sisa kertas bekas akan dibersihkan kembali.

• 5. Tepuk-tepuk bagian-bagiannya: Tepuk-tepuk titik-titiknya, dan dorong keluar dengan angka yang akurat melalui penghitungan cahaya, penghitungan, dan koreksi.
• 6. Bagian keluaran: Setelah didorong keluar, tempat kertas di atas menekan dengan lancar untuk menghasilkan keluaran.

Konfigurasi mekanis departemen pengemasan:

(1), peredam Taizhou Haoli

(2), silinder AirTAC, katup solenoid

(3), poros transmisi daya Guangdong Duffy

(4), Bantalan Harbin

Konfigurasi kelistrikan:

(1), Panasonic PLC

(2), kontaktor Siemen

(3), tombol Schneider

(4), mengalihkan catu daya: Taiwan BERARTI BAIK

(5), saklar fotolistrik Beifuning

(6), Relai Omron

(7) Antarmuka manusia-mesin Kunlun Tongtai

• 8. Panel kendali; mengadopsi kontrol PLC dan memiliki fungsi seperti zeroing dan memori. (PLC dikombinasikan dengan kontrol layar sentuh dapat dipilih)
• 9. Panel pengontrol untuk setiap aksi mesin mengontrol gerakan kiri dan kanan, naik turunnya pelat kertas, dll.

Pemilihan suku cadang mesin:

1. Pasokan lem otomatis, lem bersirkulasi, lem tidak pernah pecah, tidak perlu menambahkan lem secara manual, menghemat waktu dan tenaga. Cocok untuk semua jenis lem.

2. Roda pelapis lem baja tahan karat, tahan korosi, tahan aus, lapisan lem merata, menghemat lem, jumlah lem yang digunakan sekitar sepertiga dari jumlah lapisan lem manual.

3. Bagian lipat dilengkapi dengan set roda pengepres multi-pass yang dapat disesuaikan, yang membuat pelipatan karton lebih halus dan perekatan lebih indah dan akurat.

4. Bagian penghitungan mengoreksi penumpukan karton, dan penumpukan serta keluarannya aman, stabil, akurat, dan bebas kesalahan. Ini dikontrol secara digital dan mudah dioperasikan. Itu dapat dimasukkan tanpa menghentikan mesin.

Mparameter mesin

Kecepatan maksimum:320 meter/menit

Jumlah maksimum paket yang diluncurkan:20 paket

Ukuran karton maksimum:700mm*500mm

Minimal ukuran karton:195mm*105mm

Lebar maksimum karton (termasuk penutup ayun):1100mm

Lebar minimum karton (termasuk penutup ayun):240mm

Ketinggian penumpukan maksimum:350mm

Ketinggian tumpukan minimum:80mm

Jumlah maksimum per bungkus:50 buah

Jumlah minimum per paket:10 buah

Sabuk:Siglin (usaha patungan Tiongkok-Jerman)

Untuk area yang ditandai pada gambar, perhatikan pengisian bahan bakar dan perawatan rutin "setiap setengah bulan" untuk memastikan pengoperasian normal alat berat dan masa pakai alat berat lebih lama.

Diagram pondasi

Lampiran

Pengoperasian yang aman:

1. Sebelum mulai bekerja wajib mengenakan pakaian kerja dan sepatu kerja, mengencangkan kancing dan manset, serta tidak memasukkan barang ke dalam saku yang mudah terjatuh.

2. Setelah kru tiba di tempat kerja, periksa bahwa tidak ada orang atau puing-puing dalam jangkauan pengoperasian peralatan. Penutup pelindung pada peralatan harus utuh dan tidak kendor.

3. Sebelum memulai peralatan, bel harus berbunyi dan alarm harus dibunyikan. Hanya setelah memastikan kembali bahwa tidak ada orang yang berada dalam jangkauan pengoperasian peralatan, barulah peralatan tersebut dapat dinyalakan.

4. Saat peralatan sedang beroperasi, dilarang keras menyentuh semua permukaan kerja yang beroperasi dengan tangan, dan pekerjaan pemeliharaan serta penyeka tidak diperbolehkan. Tidak diperbolehkan melintasi bagian yang berjalan.

5. Awak kapal harus benar-benar mematuhi jabatannya sesuai dengan pembagian kerja, dan dilarang melewatkan jabatan atau meninggalkan jabatannya tanpa izin. Mereka harus selalu memperhatikan pengoperasian peralatan.

6. Saat peralatan sedang beroperasi, dilarang keras menyentuh semua permukaan kerja yang beroperasi dengan tangan, dan pekerjaan pemeliharaan serta penyeka tidak diperbolehkan. Tidak diperbolehkan melintasi bagian yang berjalan.

7. Awak kapal harus benar-benar mematuhi jabatannya sesuai dengan pembagian kerja, dan dilarang melewatkan jabatan atau meninggalkan jabatannya tanpa izin. Mereka harus selalu memperhatikan pengoperasian peralatan.

Jika ditemukan kelainan, segera matikan mesin.

8. Saat bekerja, tidak seorang pun diperbolehkan bermain-main dengan peralatan atau mengeluarkan suara keras.

9. Selama proses kerja, tempat kerja harus tetap bersih dan lancar. Pastikan tidak ada kekacauan di sekitar perangkat. Perkakas dan suku cadang harus ditempatkan di lokasi yang ditentukan.

10. Operator mesin ini harus memahami fungsi dan lokasi tombol utama peralatan. Jika terjadi kecelakaan, siapa pun dapat menekan tombol berhenti darurat.
