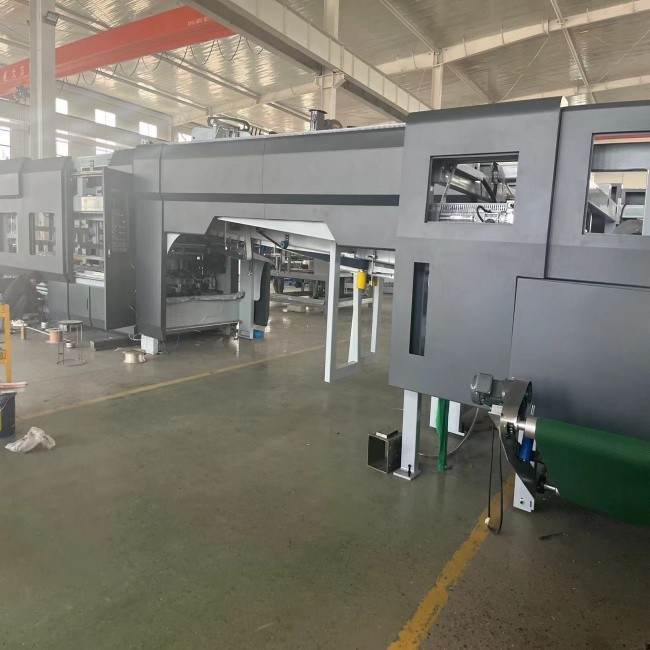

FFG Flexo Printing Folding Gluer Case Making Machine Pasokan lem otomatis

Garis Produksi Kotak Lem Lipat Flexo

Kecepatan maksimal: 350 m/menit

Kecepatan pengemasan maksimum:20paket/menit

Fitur peralatan:

• Pengantar
• 1. Semua sabuk pengangkut kertas dapat dipindahkan secara independen. sabuk pengangkut kertas dilengkapi dengan roda penekan kertas, kipas, dan sikat untuk membersihkan limbah kertas sejauh mungkin.Perangkat roda panduan, atas dan bawah sabuk penjepit transmisi. listrik kiri dan kanan berjalan, mudah untuk menyesuaikan ukuran
• 2Roda perekat: terbuat dari stainless steel, lebih tahan lama dan tahan korosi.
• 3Bagian lipat: Fungsi utamanya adalah melipat karton ke bawah, dan menggunakan lempeng koreksi untuk memperbaiki garis tekanan untuk kedua kalinya untuk melipat karton ke dalam kotak standar.
• 4Untuk pembersihan cetakan, jika bagian mengikis dan bagian melipat belum dibersihkan, sisa kertas akan dibersihkan lagi.

• 5. Pat bagian bersama-sama: Pat titik bersama-sama, dan mendorong mereka keluar dengan jumlah yang akurat melalui menghitung cahaya, menghitung, dan koreksi.
• 6Bagian output: Setelah mendorong keluar, pemegang kertas di atas menekan dengan lancar untuk output.

Konfigurasi mekanik dari departemen kemasan:

(1) Reduktor Taizhou Haoli

(2) Silinder AirTAC, katup solenoid

(3) Guangdong Duffy poros transmisi daya

(4), Berorientasi ke Harbin

Konfigurasi listrik:

(1) PLC Panasonic

(2) contactor Siemens

(3) Tombol Schneider

(4) power supply switching: Taiwan MEAN WELL

(5), Saklar fotoelektrik Beifuning

(6), Relay Omron

(7) Antarmuka manusia-mesin Kunlun Tongtai

• 8. panel kontrol; mengadopsi kontrol PLC dan memiliki fungsi seperti nol dan memori. (PLC dikombinasikan dengan kontrol layar sentuh dapat dipilih)
• 9Panel kontrol untuk setiap tindakan mesin mengontrol gerakan kiri dan kanan, naik dan turun dari kertas plat, dll.

Pilihan bagian mesin:

1. Pasokan lem otomatis, beredar lem, tidak pernah lem putus, tidak perlu untuk menambahkan lem secara manual, menghemat waktu dan usaha.

2Roda lapisan lem baja tahan karat, tahan korosi, tahan aus, lapisan lem merata, menghemat lem, jumlah lem yang digunakan adalah sekitar sepertiga dari jumlah lapisan lem manual.

3Bagian lipat dilengkapi dengan set roda penekanan multi-pass yang dapat disesuaikan, yang membuat lipat karton lebih halus dan perekatannya lebih indah dan akurat.

4. Bagian penghitungan mengoreksi tumpukan karton, dan tumpukan dan output aman, stabil, akurat dan bebas kesalahan.Hal ini dapat dimasukkan tanpa menghentikan mesin.

MParameter achine

Kecepatan maksimum:320 meter/menit

Jumlah maksimum paket yang diluncurkan:20 bungkus

Ukuran maksimum kardus:700mm*500mm

Ukuran minimum kardus:195mm*105mm

Lebar maksimum kardus (termasuk penutup ayunan):1100mm

Lebar minimum kardus (termasuk penutup ayunan):240 mm

Tinggi tumpukan maksimum:350 mm

Ketinggian tumpukan minimum:80 mm

Jumlah maksimum per bungkus:50 pcs

Jumlah minimum per bungkus:10 pcs

Sabuk:Siglin (usaha sama Cina-Jerman)

Untuk area yang ditandai pada gambar,Perhatikan pengisian bahan bakar dan pemeliharaan secara teratur "setengah bulan sekali" untuk memastikan operasi normal mesin dan masa pakai mesin yang lebih lama.

Diagram dasar

Perlengkapan

Operasi aman:

1Sebelum mulai bekerja, Anda harus memakai pakaian kerja dan sepatu kerja, mengikat tombol dan borgol, dan tidak memasukkan barang-barang di saku Anda yang mudah jatuh.

2Setelah kru tiba di tempat kerja, periksa bahwa tidak ada orang atau puing-puing dalam jangkauan operasi peralatan.

3. Sebelum memulai peralatan, lonceng harus berbunyi dan alarm harus terdengar. Hanya setelah dikonfirmasi kembali bahwa tidak ada yang berada dalam jangkauan operasi peralatan dapat dimulai.

4Saat peralatan beroperasi, dilarang sekali menyentuh semua permukaan kerja operasi dengan tangan, dan pemeliharaan dan pengelasan tidak diizinkan.Tidak diizinkan untuk melintasi bagian yang berjalan.

5Anggota kru harus mematuhi posisi mereka sesuai dengan pembagian kerja, dan dilarang melewatkan posisi atau meninggalkan posisi mereka tanpa izin.Mereka harus selalu memperhatikan operasi peralatan.

6Saat peralatan beroperasi, dilarang sekali menyentuh semua permukaan kerja operasi dengan tangan, dan pemeliharaan dan pengelasan tidak diizinkan.Tidak diizinkan untuk melintasi bagian yang berjalan.

7Anggota kru harus mematuhi posisi mereka sesuai dengan pembagian kerja, dan dilarang melewatkan posisi atau meninggalkan posisi mereka tanpa izin.Mereka harus selalu memperhatikan operasi peralatan.

Jika ditemukan kelainan, matikan mesin segera.

8Saat bekerja, tidak ada yang diizinkan bermain di sekitar peralatan atau membuat suara keras.

9. Selama proses kerja, tempat kerja harus tetap bersih dan halus. Pastikan tidak ada kekacauan di sekitar perangkat. Alat dan bagian harus ditempatkan di lokasi yang ditentukan.

10Operator mesin ini harus akrab dengan fungsi dan lokasi tombol utama peralatan.
