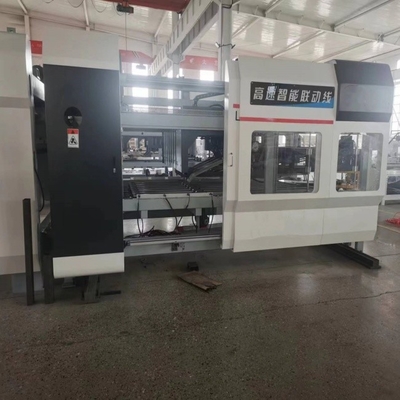

Flexo Printing Folding Gluer Carton Line Produksi Kertu cepat Kecepatan pembentukan karton

Garis Produksi Kotak Lem Lipat Flexo

Kecepatan maksimal: 350 m/menit

Kecepatan pengemasan maksimum:20paket/menit

Fitur peralatan:

• 1Kecepatan pembentukan karton yang cepat.
• 2. penanganan kertas yang akurat dengan penghisapan udara.
• 3Kontrol yang baik dari ukuran dan ukuran, dan ketahanan yang kuat terhadap limbah.
• 4. Koreksi penyimpangan sekunder, sepenuhnya menghilangkan mulut gunting.
• 5Penghitungan yang tepat.
• 6Bagian pemukul membuat karton terbentuk dengan baik.
• 7- Menumpuk yang tepat dan rapi.
• 8. Penyediaan lem otomatis, aplikasi lem seragam, menyimpan lem, dan fungsi alarm kekurangan lem.
• 9. remote control digital, akurat, nyaman dan cepat.

• Pengantar

• 1. Semua sabuk pengangkut kertas dapat dipindahkan secara independen. sabuk pengangkut kertas dilengkapi dengan roda penekan kertas, kipas, dan sikat untuk membersihkan limbah kertas sejauh mungkin.Perangkat roda panduan, atas dan bawah sabuk penjepit transmisi. listrik kiri dan kanan berjalan, mudah untuk menyesuaikan ukuran
• 2Roda perekat: terbuat dari stainless steel, lebih tahan lama dan tahan korosi.
• 3Bagian lipat: Fungsi utamanya adalah melipat karton ke bawah, dan menggunakan lempeng koreksi untuk memperbaiki garis tekanan untuk kedua kalinya untuk melipat karton ke dalam kotak standar.
• 4Untuk pembersihan cetakan, jika bagian mengikis dan bagian melipat belum dibersihkan, sisa kertas akan dibersihkan lagi.

• 5. Pat bagian bersama-sama: Pat titik bersama-sama, dan mendorong mereka keluar dengan jumlah yang akurat melalui menghitung cahaya, menghitung, dan koreksi.
• 6Bagian output: Setelah mendorong keluar, pemegang kertas di atas menekan dengan lancar untuk output.

• 7Departemen Kemasan: Mengadopsi teknologi kertas counter-pushing, kecepatan mengangkat operasi kiri dan kanan dua kali lipat, dan kedua jalur tunggal dan ganda tersedia.

Konfigurasi mekanik dari departemen kemasan:

(1) Reduktor Taizhou Haoli

(2) Silinder AirTAC, katup solenoid

(3) Guangdong Duffy poros transmisi daya

(4), Berorientasi ke Harbin

Konfigurasi listrik:

(1) PLC Panasonic

(2) contactor Siemens

(3) Tombol Schneider

(4) power supply switching: Taiwan MEAN WELL

(5), Saklar fotoelektrik Beifuning

(6), Relay Omron

(7) Antarmuka manusia-mesin Kunlun Tongtai

• 8. panel kontrol; mengadopsi kontrol PLC dan memiliki fungsi seperti nol dan memori. (PLC dikombinasikan dengan kontrol layar sentuh dapat dipilih)
• 9. Konfigurasi listrik:

PLC komputer kontrol utama: Panasonic

Layar sentuh: Kunlun Tongtai

Sumber daya switch: MEAN WELL

Konverter frekuensi: Delta

Relay perantara: Omron

Pemutus sirkuit: Siemens

Kontaktor: Siemens

Saklar fotoelektrik: Shanghai Industrial Group

Blok terminal: Chint

• 10Panel kontrol untuk setiap tindakan mesin mengontrol gerakan kiri dan kanan, naik dan turun dari kertas plat, dll.

Prinsip Operasi

Bagian perekat karton dan bagian pencetakan dan pemotongan mati terhubung, digunakan dan dioperasikan secara sinkron sehingga kardus yang telah dicetak, dipotong mati,atau berlubang dapat dengan lancar masuk ke bagian lem karton. Mesin pengemasan dihubungkan ke bagian lem karton. Ketika kardus selesai menempel, melipat, dan koreksi, palet diangkut ke pengemasan.Baler memiliki sensor fotoelektrik dan mengirimkan sinyal ke PLCPLC mengontrol operasi setiap bagian dari baler.

Pilihan bagian mesin:

1. Pasokan lem otomatis, beredar lem, tidak pernah lem putus, tidak perlu untuk menambahkan lem secara manual, menghemat waktu dan usaha.

2Roda lapisan lem baja tahan karat, tahan korosi, tahan aus, lapisan lem merata, menghemat lem, jumlah lem yang digunakan adalah sekitar sepertiga dari jumlah lapisan lem manual.

3Bagian lipat dilengkapi dengan set roda penekanan multi-pass yang dapat disesuaikan, yang membuat lipat karton lebih halus dan perekatannya lebih indah dan akurat.

4. Bagian penghitungan mengoreksi tumpukan karton, dan tumpukan dan output aman, stabil, akurat dan bebas kesalahan.Hal ini dapat dimasukkan tanpa menghentikan mesin.

MParameter achine

Kecepatan maksimum:320 meter/menit

Jumlah maksimum paket yang diluncurkan:20 bungkus

Ukuran maksimum kardus:700mm*500mm

Ukuran minimum kardus:195mm*105mm

Lebar maksimum kardus (termasuk penutup ayunan):1100mm

Lebar minimum kardus (termasuk penutup ayunan):240 mm

Tinggi tumpukan maksimum:350 mm

Ketinggian tumpukan minimum:80 mm

Jumlah maksimum per bungkus:50 pcs

Jumlah minimum per bungkus:10 pcs

Sabuk:Siglin (usaha sama Cina-Jerman)

Untuk area yang ditandai pada gambar,Perhatikan pengisian bahan bakar dan pemeliharaan secara teratur "setengah bulan sekali" untuk memastikan operasi normal mesin dan masa pakai mesin yang lebih lama.

Diagram dasar
