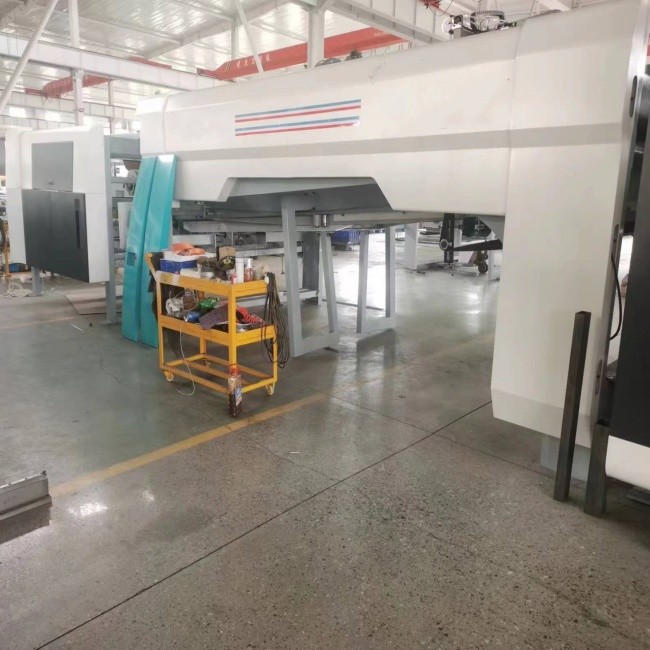

Flexoprinting Lipat Mesin perekat Karton Produksi Line 350m Per Min

Lini Produksi Karton Gluer Lipat Flexo

Kecepatan lari maks: 350m/mnt

Kecepatan pengemasan maks: 20 paket/menit

Fitur peralatan:

• 1. Kecepatan pembentukan karton yang cepat.
• 2. Pengumpanan kertas yang akurat dengan pengisapan udara.
• 3. Kontrol ukuran dan ukuran yang baik, dan ketahanan yang kuat terhadap limbah.
• 4. Koreksi deviasi sekunder, hilangkan mulut gunting sepenuhnya.
• 5. Penghitungan yang akurat.
• 6. Bagian pemukulan membuat karton terbentuk dengan baik.
• 7. Penumpukan yang akurat dan rapi.
• 8. Pasokan lem otomatis, aplikasi lem seragam, penghematan lem, dan fungsi alarm kekurangan lem.
• 9. Remote control digital, akurat, nyaman dan cepat.

• Perkenalan

• 1. Semua sabuk pengangkut kertas dapat dipindahkan secara mandiri. Sabuk pengangkut kertas dilengkapi dengan roda pengepres kertas, kipas angin, dan sikat untuk membersihkan kertas bekas semaksimal mungkin. Perangkat roda pemandu, transmisi penjepit sabuk atas dan bawah. Berjalan kiri dan kanan elektrik, mudah untuk menyesuaikan ukurannya
• 2. Roda perekatan: Terbuat dari baja tahan karat, lebih tahan lama dan tahan korosi. Hopper lem dilengkapi dengan pemandu linier, membuat penyesuaian posisi lebih nyaman dan akurat.
• 3. Bagian lipat: Fungsi utamanya adalah melipat karton ke bawah, dan menggunakan pelat koreksi untuk mengoreksi garis tekanan untuk kedua kalinya melipat karton ke dalam kotak standar.
• 4. Untuk pembersihan cetakan, jika bagian yang tergores dan bagian lipat belum dibersihkan, sisa kertas bekas akan dibersihkan kembali.

• 5. Tepuk-tepuk bagian-bagiannya: Tepuk-tepuk titik-titiknya, dan dorong keluar dengan angka yang akurat melalui penghitungan cahaya, penghitungan, dan koreksi.
• 6. Bagian keluaran: Setelah didorong keluar, tempat kertas di atas menekan dengan lancar untuk menghasilkan keluaran.

• 7. Departemen Pengemasan: Mengadopsi teknologi kertas counter-pusing, kecepatan pengangkatan operasi kiri dan kanan menjadi dua kali lipat, dan tersedia jalur tunggal dan ganda.

Konfigurasi mekanis departemen pengemasan:

(1), peredam Taizhou Haoli

(2), silinder AirTAC, katup solenoid

(3), poros transmisi daya Guangdong Duffy

(4), Bantalan Harbin

Konfigurasi kelistrikan:

(1), PLC Pansonik

(2), kontaktor Simens

(3), tombol Schneider

(4), mengalihkan catu daya: Taiwan BERARTI BAIK

(5), saklar fotolistrik Beifuning

(6), Relai Omron

(7) Antarmuka manusia-mesin Kunlun Tongtai

• 8. Panel kendali; mengadopsi kontrol PLC dan memiliki fungsi seperti zeroing dan memori. (PLC dikombinasikan dengan kontrol layar sentuh dapat dipilih)
• 9. Konfigurasi kelistrikan:

PLC komputer kontrol utama: Pansonic

Layar sentuh: Kunlun Tongtai

Mengalihkan catu daya: BERARTI BAIK

Konverter frekuensi: Delta

Relai perantara: Omron

Pemutus arus: Simens

Kontaktor: Simens

Saklar fotolistrik: Shanghai Industrial Group

Blok terminal: Chint

• 10. Panel pengontrol untuk setiap aksi mesin mengontrol gerakan kiri dan kanan, naik turunnya pelat kertas, dll.

Prinsip operasi

Bagian pengeleman karton dan bagian pencetakan dan pemotongan mati disambung, digunakan, dan dioperasikan secara serempak sehingga karton yang telah dicetak, dipotong, atau diberi slot dapat dengan lancar masuk ke bagian perekatan karton. Mesin baling dihubungkan dengan bagian pengeleman karton. Ketika karton selesai direkatkan, dilipat, dan dikoreksi, palet diangkut ke baler. Baler memiliki sensor fotolistrik dan mengirimkan sinyal ke PLC. PLC mengontrol pengoperasian setiap bagian baler.

Pemilihan suku cadang mesin:

1. Pasokan lem otomatis, lem bersirkulasi, lem tidak pernah pecah, tidak perlu menambahkan lem secara manual, menghemat waktu dan tenaga. Cocok untuk semua jenis lem.

2. Roda pelapis lem baja tahan karat, tahan korosi, tahan aus, lapisan lem merata, menghemat lem, jumlah lem yang digunakan sekitar sepertiga dari jumlah lapisan lem manual.

3. Bagian lipat dilengkapi dengan set roda pengepres multi-pass yang dapat disesuaikan, yang membuat pelipatan karton lebih halus dan perekatan lebih indah dan akurat.

4. Bagian penghitungan mengoreksi penumpukan karton, dan penumpukan serta keluarannya aman, stabil, akurat, dan bebas kesalahan. Ini dikontrol secara digital dan mudah dioperasikan. Itu dapat dimasukkan tanpa menghentikan mesin.

Mparameter mesin

Kecepatan maksimum:320 meter/menit

Jumlah maksimum paket yang diluncurkan:20 paket

Ukuran karton maksimum:700mm*500mm

Minimal ukuran karton:195mm*105mm

Lebar maksimum karton (termasuk penutup ayun):1100mm

Lebar minimum karton (termasuk penutup ayun):240mm

Ketinggian penumpukan maksimum:350mm

Ketinggian tumpukan minimum:80mm

Jumlah maksimum per bungkus:50 buah

Jumlah minimum per paket:10 buah

Sabuk:Siglin (usaha patungan Tiongkok-Jerman)

Untuk area yang ditandai pada gambar, perhatikan pengisian bahan bakar dan perawatan rutin "setiap setengah bulan" untuk memastikan pengoperasian normal alat berat dan masa pakai alat berat lebih lama.

Diagram pondasi

Lampiran 1

Barang-barang yang harus disiapkan oleh pembeli:

1. Saat mesin tiba, siapkan forklift, garpu panjang lima sampai delapan ton.

2. Siapkan lokasi yang relevan.

3. Siapkan kabel listrik utama, gas.

4. Bantuan dari petugas keamanan.

5. Siapkan karton dan uji mesin kapan saja.

Lampiran2

Pengoperasian yang aman:

1. Sebelum mulai bekerja wajib mengenakan pakaian kerja dan sepatu kerja, mengencangkan kancing dan manset, serta tidak memasukkan barang ke dalam saku yang mudah terjatuh.

2. Setelah kru tiba di tempat kerja, periksa bahwa tidak ada orang atau puing-puing dalam jangkauan pengoperasian peralatan. Penutup pelindung pada peralatan harus utuh dan tidak kendor.

3. Sebelum memulai peralatan, bel harus berbunyi dan alarm harus dibunyikan. Hanya setelah memastikan kembali bahwa tidak ada orang yang berada dalam jangkauan pengoperasian peralatan, barulah peralatan tersebut dapat dinyalakan.

4. Saat peralatan sedang beroperasi, dilarang keras menyentuh semua permukaan kerja yang beroperasi dengan tangan, dan pekerjaan pemeliharaan serta penyeka tidak diperbolehkan. Tidak diperbolehkan melintasi bagian yang berjalan.

5. Awak kapal harus benar-benar mematuhi jabatannya sesuai dengan pembagian kerja, dan dilarang melewatkan jabatan atau meninggalkan jabatannya tanpa izin. Mereka harus selalu memperhatikan pengoperasian peralatan.

6. Saat peralatan sedang beroperasi, dilarang keras menyentuh semua permukaan kerja yang beroperasi dengan tangan, dan pekerjaan pemeliharaan serta penyeka tidak diperbolehkan. Tidak diperbolehkan melintasi bagian yang berjalan.

7. Awak kapal harus benar-benar mematuhi jabatannya sesuai dengan pembagian kerja, dan dilarang melewatkan jabatan atau meninggalkan jabatannya tanpa izin. Mereka harus selalu memperhatikan pengoperasian peralatan.

Jika ditemukan kelainan, segera matikan mesin.

8. Saat bekerja, tidak seorang pun diperbolehkan bermain-main dengan peralatan atau mengeluarkan suara keras.

9. Selama proses kerja, tempat kerja harus tetap bersih dan lancar. Pastikan tidak ada kekacauan di sekitar perangkat. Perkakas dan suku cadang harus ditempatkan di lokasi yang ditentukan.

10. Operator mesin ini harus memahami fungsi dan lokasi tombol utama peralatan. Jika terjadi kecelakaan, siapa pun dapat menekan tombol berhenti darurat.
