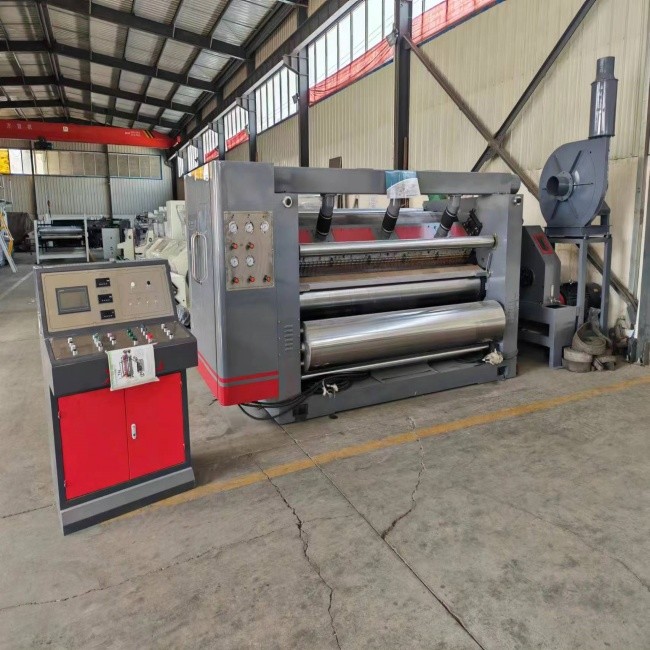

SF-360-2500 Model Modularisasi Single Facer Hood Suction Structure

SF-360-2500 Model Modularisasi Single Facer

Sfitur struktural:

• Struktur hisap kap diadopsi, dan dilengkapi dengan kipas kuat bertekanan tinggi. Penghisap udara dilengkapi dengan peredam. Sumber udara dan kendali kelistrikan dipusatkan pada kabinet operasi yang sama, yang berjarak tidak kurang dari 1,5 meter dari mesin utama. Sisi pengoperasian tertutup sepenuhnya dan tertutup sepenuhnya.
• Basis mesin dan panel dinding terbuat dari coran pasir resin berkualitas tinggi, dan ketebalan panel dinding 240mm. Gearbox independen, transmisi sambungan universal.
• Rol bergelombang terbuat dari baja paduan 48CrMo, yang dipadamkan dan ditempa → pembubutan kasar → lubang dalam yang membosankan → pemanggangan kepala poros → pengelasan → pelepas tegangan temper → pembubutan halus → penggilingan kasar → pendinginan frekuensi sedang → penggilingan halus penggiling CNC → perawatan tungsten karbida; diameter roller bergelombang adalah ¢ 360mm, dan kekerasan permukaan di atas HRC60 derajat. Bantalan bagian penting roller dan roller tekanan adalah bantalan Havalo.
• Rol tekanan berukuran ¢ 370mm, permukaannya digiling dan berlapis krom; tekanan udara mengontrol gerakan naik dan turun, dan bahannya adalah baja karbon sedang No. 45, dipadamkan dan ditempa (dengan alat penyangga).
• Unit rol lem mengadopsi struktur skateboard integral, yang dapat dikeluarkan dari mesin untuk pemeliharaan selama pemeliharaan, yang meningkatkan efisiensi kerja; roller lem memiliki diameter ￠252mm, dan permukaannya dipoles dan diukir dengan 25 garis pemrosesan mesh tipe lubang dan kemudian dilapisi krom keras. Permukaan roller pengikis dipoles dan dilapisi krom keras.

Parameter teknologi:

1. Lebar kerja: 2500mm

2. Arah operasi: kiri atau kanan (ditentukan oleh pabrik pelanggan)

3. Kecepatan desain: 180m/mnt Kecepatan kerja: 120-150m/mnt

4. Kisaran suhu: 160-200 ℃

5. Sumber udara: 0,4-0,9Mpa

6. Tekanan uap: 0,8-1,3Mpa

7. Tipe seruling bergelombang (A, B, C, E atau UV opsional)

Motorparameter:

1. Motor utama: 30KW Tegangan terukur: 380V 50Hz Mode kerja berkelanjutan (S1)

2. Motor hisap: 18KW Tegangan terukur: 380V 50Hz Mode kerja berkelanjutan (S1)

3 Peredam penyesuaian lem; Tegangan terukur 100W: mode kerja berkelanjutan (S2) 380V 50HZ

4 motor celah penyesuaian lem; Tegangan terukur 250W: mode kerja berkelanjutan (S2) 380V 50HZ

5 Motor pompa lem: 2,2KW Tegangan terukur: 380V 50Hz Mode kerja berkelanjutan (S1)

Rolparameter:

1. Diameter rol bergelombang: ￠360mm

2. Diameter rol tekanan: ￠370mm

3. Diameter rol perekatan: ￠252mm

4. Diameter rol pasta tetap: ￠142mm

5. Diameter pemanas awal: ￠400mm

Bagian utama:
