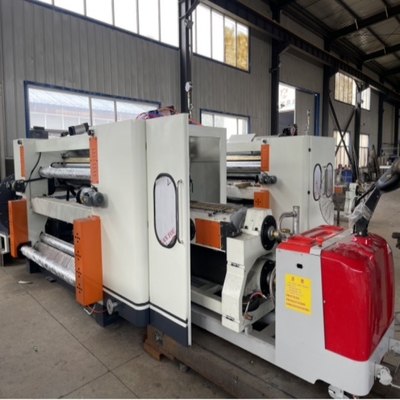

SF-360-2500 Model Quick Change Roll Type Single Facer Hood Suction Structure

SF-360-2500 Model Roll Quick-Change Type Single Facer

SFitur struktural:

• Rol bergelombang utama: ¢360mm (tergantung pada jenis bergelombang), roller tekanan ¢415mm, roller prapanas ¢400mm.
• Desain tekanan negatif diadopsi, dan kehilangan panas rendah, sehingga kertas inti dapat ditekan secara merata dan diikat ke permukaan rol bergelombang,sehingga kertas bergelombang dapat dibentuk dengan lebih baikKarena tekanan yang sama, bagian atas kertas bergelombang dapat lebih baik dan merata dilapisi dengan lem, sehingga kertas bergelombang satu sisi dapat lebih cocok.
• Cepat ganti rol, sekitar 15 menit, ketika mengganti rol bergelombang, menggunakan troli untuk menyeret seluruh set rol bergelombang ke dalam mesin, memperbaiki pada dasar mesin,dan mengunci dengan hanya satu tombol saklar untuk cepat dan mudah menyelesaikan pemasangan roller bergelombang.
• Rol bergelombang terbuat dari baja paduan berkualitas tinggi 48Crmo, dan diobati panas: quenching and tempering-rough turning-inner hole fine boring-shaft head baking-welding-tempering stress relief-fine turning-rough grinding-intermediate frequency quenching-CNC grinder fine grinding-tungsten carbide treatment. Kekerasan permukaan di atas HRC60. diameter roller bergelombang adalah ¢ 360mm, dan kekerasan permukaan di atas HRC60.Bantalan dari bagian-bagian utama roller dan roller tekanan adalah bantalan Havalo.
• Rol tekanan adalah ¢ 415mm, permukaan dihancurkan dan dilapisi krom; tekanan udara mengendalikan gerakan ke atas dan ke bawah, dan bahannya adalah baja karbon menengah No. 45, dimatikan dan diperkuat.
• Unit glue roller mengadopsi struktur bergerak eksternal secara keseluruhan, yang dapat dipindahkan keluar dari mesin untuk pemeliharaan selama pemeliharaan, yang meningkatkan efisiensi kerja;diameter roller lem adalah ¢ 270mm, dan permukaannya dipoles dan diukir dengan 30 baris pengolahan jaring jenis lubang dan dilapisi krom keras.
• Bagian lapisan perekat dapat dipindahkan secara keseluruhan, dan penggantian roller lapisan perekat cepat dan nyaman.
• Rol preheating mengadopsi pipa baja tanpa jahitan yang diproduksi oleh Tiangang ¢ 400mm, semua terhubung dengan selang logam
• Rol bergelombang, roller tekanan, dll mengadopsi sistem kontrol kantong udara yang sangat stabil, dan juga memiliki efek penyangga kontrol tekanan.
• Kontrol jumlah lem diatur secara listrik, perangkat isolasi lem dioperasikan secara listrik,dan sistem lapisan lem dapat beroperasi secara independen ketika mesin utama berhenti untuk mencegah lem dari mengering.
• Sistem pelapis lem mobile tidak hanya mudah dibersihkan, tetapi juga lebih kondusif untuk pekerjaan pemeliharaan dan perbaikan.
• Sistem kontrol operasi sederhana, antarmuka operasi layar sentuh, dan grafis warna menampilkan status operasi, pemilihan fungsi, indikasi kesalahan, pemecahan masalah dan pengaturan parameter,yang dapat menunjukkan bahwa mesin ini berfungsi sepenuhnya, mudah dioperasikan dan ramah pengguna.
• Sistem penyesuaikan terintegrasi dengan sistem semprotan mengatur suhu dan kelembaban kertas inti.
• Rol bergelombang utama dan tambahan dan bantalan roller bertekanan semuanya terbuat dari lemak suhu tinggi untuk memastikan umur bantalan dan operasi yang lancar.
