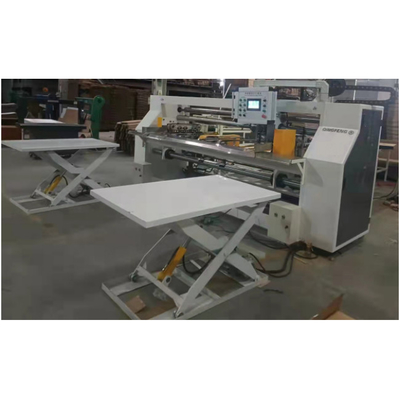

Model 4600 Mesin Pengeleman Lipat Karton Bergelombang Servo Tipe 6 Bagian Ganda

4600 Model 6 Servo Automatic Folding Gluer ((Bagian ganda)

1 Lembar dinding mesin terbuat dari 45 # 14mm plat baja bergelombang tunggal kekerasan tinggi,dan sisa benda kerja juga terbuat dari 45 # 6mm 8mm 10mm 12mm 14mm 16mm 18mm 20mm keras tinggi pelat baja bergelombang tunggal, dan diproses oleh mesin penggilingan permukaan CNC untuk memastikan akurasi benda kerja.

2 Struktur mesin utama dihubungkan oleh 160X100 profil berat berbentuk H, dan sisanya dihubungkan oleh 80×80 profil aluminium berat, sehingga memastikan stabilitas mesin.

3 Model bantalan: C&U 6008RS,6206RS,6006RS,6202RS,6007RS,6301RS,6200RS,6004RS,6901RS,51102,51104,KR19;

Universal bearing dengan tipe dasar: CZTUCFL206 CZTUCT207 CZTUCFC205 CZTUCFC207 CZTUCFL204 CZTUCHA207;

4 Model sabuk:

Tali pinggang pemasangan kertas:L2180mm × W100mm × T8mm (dengan lubang), 8 buah.

Tali pengangkut:L5000mm × W60mm × T5mm, 10 buah.

5 Mekanisme transmisi mesin utama mengadopsi transmisi rantai, dan roda gigi terdiri dari

5/8 inci: 20 gigi Ø35 dan Ø30, 17 gigi Ø55 menengah, 14 gigi Ø35 menengah, 30 gigi Ø30.

1/2 inci: 20 gigi Ø22 20 gigi Ø38

3/8 inci: 21 gigi Ø25, 32 gigi Ø12, 14 gigi Ø22

Berkas roda gigi di atas semuanya terbuat dari bahan 45# dan kemudian dipadam frekuensi tinggi untuk memperpanjang umur mereka.

6 Bagian pemasangan kertas: Pita pemasangan kertas adalah sabuk karet berkualitas tinggi dengan gesekan dan ketahanan haus yang tinggi.Bagian belakang didukung oleh roller bantu untuk mengangkat kardus untuk makanan kertas, dan dilengkapi dengan dua pompa hisap 3KW untuk menghisap kardus dan membantu dalam makanan kertas. , motor pakan kertas adalah dua servo motor dengan daya 1KW, sehingga memastikan stabilitas pakan kertas, dan panjang pakan kertas dapat disesuaikan sewenang-wenang.

7Motor utama di bagian tengah digerakkan oleh Zhejiang Mitsubishi 4KW motor pengurangan, dikendalikan oleh konverter frekuensi,dan juga memiliki kopling elektromagnetik dan transmisi kontrol rem elektromagnetikAda 3 set conveyor belt di setiap sisi.

8 Bagian perekat: Bagian tengah punggung diperbaiki dengan bagian panas dan dingin.Lebar roda lapisan lem adalah 10mm dan interval tengah adalah 2mm. Hal ini dapat dikatakan sebagai ikatan ganda. Hindari pembukaan lem dan ledakan karena perubahan musiman ketika hanya lem lebur panas digunakan untuk ikatan,dan menghindari lem panas meleleh pecah segera setelah kotak makanan masuk ke penyimpanan dingin.

9Bagian pembentuk tengah: Sisi kiri dan kanan dikencangkan oleh servo motor.Klem menggunakan sekrup bola berputar rendah kecepatan tinggi dan slider khusus untuk memastikan sensitivitas dan akurasi clampingHal ini juga memperpanjang masa pakai dan memastikan pembentukan yang tepat dari kardus. , sangat meningkatkan hasil karton.

10 Sistem pemanas lem: Kotak pelapis lem panas cair terbuat dari aluminium murni, yang memiliki konduktivitas termal yang sangat baik dan mempersingkat waktu peleburan blok lem.Bagian atas dilengkapi dengan kotak lem aluminium yang dipanaskan secara independen, yang dapat dipanaskan saat bekerja dan dilebur. lem panas meleleh secara otomatis mengalir ke kotak lem yang lebih rendah, yang tidak mempengaruhi pekerjaan dan meningkatkan efisiensi kerja.

11 Sistem perekat dingin: Roda karet kotak pelapis perekat dingin terbuat dari baja tahan karat dan memiliki bantalan tahan korosi bersegel ganda, yang memperpanjang masa pakai.

12 Prinsip Kerja

Tempatkan kardus di kedua sisi bagian pakan kertas. Masukkan panjang pakan kertas di layar, tekan tombol pakan kertas dan mulai pakan kertas.sensor fotoelektrik di ujung kiri dan kanan mendeteksi kardus dan menerima sinyal, dan mengekstrak dan menempel bagian tengah mulai bekerja, sehingga dua kardus menjadi satu. kemudian baffle jatuh, dan kertas mulai dikirim ke bagian lentur.Setelah mencapai bagian lentur, sisi kiri dan kanan mulai membungkuk dan selaras, dan kemudian roda penekanan kertas jatuh, baffle juga jatuh, dan kardus dikirim keluar.

Tegangan: 380V 50HZ tiga fase 4 kabel

Daftar distribusi listrik
