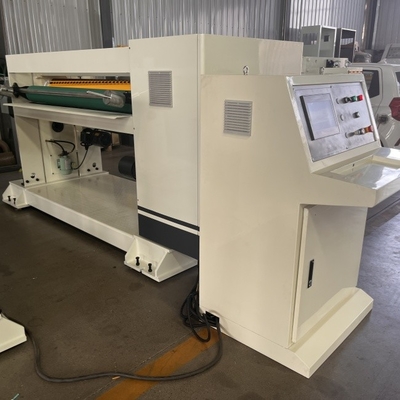

Garis produksi kardus bergelombang Pemesanan penyimpanan NC Cutter Pisau spiral

NC-100 Pisau heliks pemotong NC

Mesin ini terutama terdiri dari roda gigi bagian dalam poros pemotong (2), roda gigi bagian luar poros pemotong (3), sekrup penghubung (4), lengan penjepit (5), roda gigi poros pemotong (6), pisau bawah (7),sekrup pengikat bilah bawah (8), sekrup atas bilah atas (9), sekrup penjepit bilah atas (10), sekrup atas (11), poros penyesuaian celah gigi (12), motor utama (13), batang penyesuaian (14), sekrup penyesuaian (15),sebuah poros pemotong atas (16), poros pemotong bawah (17), dll.

1Poros atas pisau (16) dan poros bawah pisau (17) terbuat dari baja karbon dan diobati panas untuk kekakuan yang baik.

2. Saat mengatur pisau, masukkan batang pisau ke dalam soket batang pisau untuk memutar secara manual.

3Saat menyesuaikan bilah, lepaskan sekrup penjepit bilah bagian bawah (8) dengan 1/4 putaran dan sesuaikan sekrup penjepit bilah bagian atas (10) agar bilah bagian atas (11) dan bilah bagian bawah (7) cocok.

4Saat mengatur bilah, lepaskan sekrup penghubung gigi (16) dan sesuaikan sekrup penyesuaikan celah sisi gigi (15) untuk menghilangkan celah sisi gigi poros bilah.

5Sleeve ekspansi (5) menghubungkan gigi luar poros pisau (3) dan gigi poros pisau (6) ke roller pisau.

6Motor spindle (13) adalah sumber daya untuk menggerakkan roller bilah.

Persyaratan pemasangan

1Mesin harus dipasang pada fondasi beton keras dengan ketebalan fondasi tidak kurang dari 250 mm;

2Permukaan fondasi rata dan datar dengan ketebalan tidak lebih dari 2 mm/m;

3Mesin harus diatur ke tingkat sebelum dipasang pada fondasi dengan ketinggian tidak lebih dari 0,4 mm/m; Instrumen pengujian: tingkat persegi; Posisi pengujian:pemegang pisau berbalok silang tetap.

4Ketika mesin dipasang pada fondasi, pastikan bahwa peralatan sejajar dengan paralelisme tidak lebih dari 1 mm/m. Instrumen uji: tingkat; Posisi uji:kedua sisi bingkai mesin di kedua ujungnya.

Pemasangan mesin

Ketika mesin dipasang, catu daya pengguna harus terhubung ke kabinet drive mesin,dan saklar udara harus dipasang di ujung depan kabinet udara untuk mematikan atau pada pasokan listrik mesin setiap saat.

Ketika mesin dipasang, pipa udara terkompresi pengguna harus terhubung ke triplet pneumatik mesin,dan katup stop harus dipasang di ujung depan untuk mematikan atau pada pasokan udara terkompresi mesin setiap saat (seperti yang ditunjukkan di bawah ini).

Parameter pipa udara adalah: PN0,6MPa, DN10.

Penyesuaian ketinggian mesin

Setelah mesin dipasang, perhatikan level meter dan sesuaikan sekrup sampai levelness berada dalam 0.1mm/1000mm×1000mm, kemudian kencengkan kacang baut jangkar.Menggunakan metode yang sama untuk menyesuaikan ketinggian setidaknya empat sudut mesin.

Fitur struktural:

• Ini dapat menyimpan 200 unit pesanan, mengganti spesifikasi pemotong dengan cepat dan akurat, mengubah pesanan tanpa henti, dan memungkinkan komputer jaringan untuk memfasilitasi manajemen produksi.
• Gear penggerak poros pisau adalah pengerasan induksi baja yang dipalsukan presisi, transmisi bebas reaksi, koneksi tanpa kunci canggih, akurasi transmisi tinggi.
• Mesin pemotong mengadopsi sisipan depan pisau pisau baja struktur spiral, pisau bergerigi. gunting, gunting, kekuatan gunting, panjang kehidupan pisau
• Sekitar rol feed yang digunakan gear matahari platten cara, pengiriman halus, tekanan merata, mudah untuk menghancurkan papan pelat atau menyebabkan penyumbatan
• Model ini adalah penyimpanan energi pengereman (pengereman non-dinamis), sehingga konsumsi energi dalam proses produksi, konsumsi listrik rata-rata adalah 1/3 dari mesin pemotong NC biasa,menghemat lebih dari 70% energi untuk mencapai tujuan menghemat uang .
• Precision adjustable no gap gear untuk memastikan keterlibatan pisau yang tepat, berjalan keseimbangan.
• Menggunakan pompa minyak independen dan filter dengan dua distribusi tembaga di setiap posisi gigi minyak, pelumasan dan pendinginan
• Rol pisau: bahan baja tempa berkualitas tinggi, seimbang, dengan stabilitas yang baik.

Parameter diameter rol:

• Palang pada jarak pusat poros pisau: ¢ 216mm
• Sebelum diameter roller pengangkut bagian bawah ¢ 156mm
• Setelah diameter roller pengangkut bagian bawah: ¢ 156mm
• Diameter depan rol plat: ¢70mm
• Diameter depan rol plat: ¢70mm

Catatan: Setelah semua telah penggilingan rol, keras krom dilapisi (di kecuali di bawah poros pisau) menangani

Motor tenaga dan parameter listrik:

• Daya motor penggerak utama:18.5KW Full AC servo sinkron
• Sebelum dan sesudah memberi daya motor:3KW ((Kontrol Frekuensi)
• Daya motor pompa minyak pelumasan:0.25KW

Bagian yang dibeli, bahan baku dan asal:

Detail gambar mesin

Perusahaan kami

Kemasan produk
