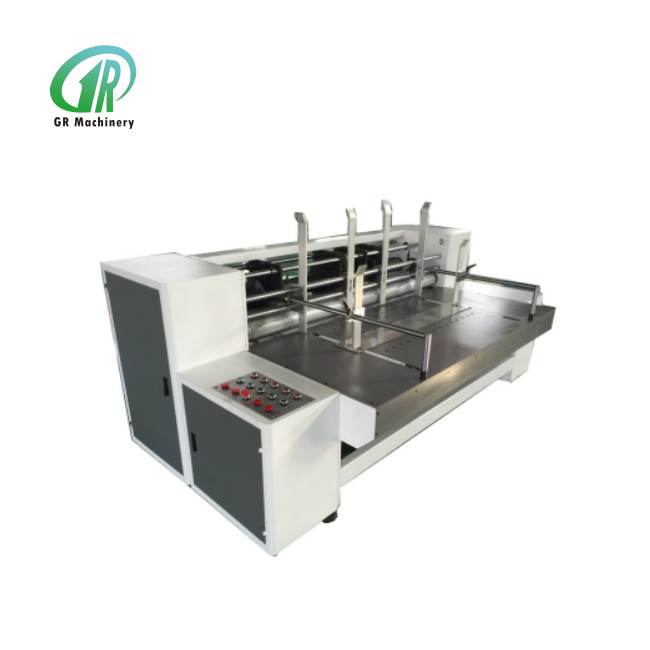

Model 2000 Otomatis Kotak Kotak Slot Membentuk Mesin presisi tinggi

Mesin Pembentuk Kotak Karton Otomatis

Aku.Pengantar

Mesin mengadopsi vakum adsorpsi sistem pemasangan karton bantu (volume udara diatur), dengan fungsi yang dapat menyelesaikan slotting, sudut-memotong, memotong, meringkuk dlldari karton bergelombang dalam satu waktu. kedalaman slot mesin ini adalah denganpenyesuaian listrik, dan dilengkapi dengan pembacaan skala. penyesuaian fase slot adalah untuk struktur gir planet, mengadopsilistrikkomputertipe 360 derajatpenyesuaian, dan disk pisau slotting atas dan bawah dan roda meringkuk dapat bergerak secara sinkron ke kiri atau kanan, (catatan: beberapa alat khusus untuk menyesuaikan gerakan), mudah digunakan dan pemeliharaan, kompak,yang profesional dalam melihat peralatan pembentukan karton kecil slotting.

II. Struktur dan Fungsi Utama

1. Rol pengumpan kertas mengadopsi roller berpola, tekanan roller pengumpan mengadopsi penyesuaian roda eksentrik dengan roda eksentrik kiri dan kanan, dapat menyesuaikan tekanan secara sinkron.

2. departemen makan tendangan belakang mengadopsi kedua sisi dan baffles belakang untuk mengikat karton, untuk menghindari kesalahan slotting untuk membuat karton atas salah tempat ketika mendorong karton,bisa sesuai dengan setiap jenis karton dengan kualitas yang berbeda , dan mengirim kertas stabil dan akurat.

3. disk pisau slot mengadopsi baja sepenuhnya diproses, pisau slot mengadopsi pisau segel berbentuk busur setengah lingkaran untuk slot dan menghapus limbah, karton masuk ke roller pemotong setelah slotting,pisau pemotong memotong kedua sisi karton rapi . (catatan: roda penekan dan pisau pemotong dipasang di rol yang sama, mudah diatur)

4Kardus dikirim keluar oleh enam poros transmisi setelah slotting, sudut-potongan, meringkuk dan memotong.Daya mesin ini dilengkapi dengan pengontrol kecepatan frekuensi (kecepatan diatur secara bebas), mengadopsi JTE konverter frekuensi.

5Mesin ini mengadopsi pengaturan fase planetary gear listrik untuk menyesuaikan ukuran kardus, dapat menyesuaikan tanpa berhenti.

III. Struktur Mesin

1 -- sisi memberi makan baffle 2 -- belakang memberi makan baffle 3 -- depan memberi makan baffle

(Gambar A)

4 --- disc pisau slotting 5 --- disk pemotong sudut 6 --- alat penekanan kertas

7 --- panel tombol depan 8 --- panel tombol belakang

(GambarB)

IV.Operasi Mesin

1. Pilih kardus bergelombang yang ingin Anda proses, menyesuaikan sisi feed baffle (1 di Gambar A).Pindahkan kedua sisi pemisah makan (1 di Gambar A) ke kanan atau kiri , mengatur jarak antara dua baffle sisi sesuai dengan panjang karton, setelah selesai pengaturan, kencangkan sekrup dan perbaiki baffles.

2. Sesuaikan baffle pemasangan belakang (2 di Gambar A), metode penyesuaian: lepaskan sekrup di lingkaran gambar di bawah, pindahkan dua baffle pemasangan belakang (2 di Gambar A) ke depan atau ke belakang,menyesuaikan posisi yang tepat sesuai dengan lebar karton , setelah selesai pengaturan, kencangkan sekrup dan perbaiki baffles.

3. Sesuaikan jarak makan sesuai dengan ketebalan kardus: lepaskan sekrup di lingkaran gambar di bawah, pindahkan baffle makan depan (3 di Gambar A) ke atas dan ke bawah,membuat jarak antara bagian bawah baffle dan meja makan adalah 1.5 kali ketebalan kardus. (ketika pakan kardus, dapat membuat kertas bawah melewati dan menghentikan kedua terakhir)

4. Menurut ketebalan karton, untuk menyesuaikan celah pengisian rol, berliku roda dan slot pisau cakram, untuk memberi makan, berliku dan slot karton lancar.Metode penyesuaian : Buka gerbang keamanan di kiri mesin, ada tiga penyesuai cacing turbin, yang paling atas adalah untuk menyesuaikan celah antara gulungan makan,yang tengah adalah untuk menyesuaikan jarak antara roda meringkuk , yang terbawah adalah untuk menyesuaikan celah antara cakram pisau slotting.

5. Sambungkan kabel listrik, membuat mesin diisi dengan listrik.

6. Mulai mesin di panel tombol depan (7 di Gambar B), seperti gambar di bawah, di gambar 1, mesin mati (dalam waktu ini, tombol “ urgent stop ” ditekan),lepaskan “ urgent stop ” , kemudian “ power indicator ” menyala, tekan “ mainframe on ”, untuk memulai mesin, “ mainframe indicator ” menyala, seperti gambar 2.

(gambar 1)

(gambar 2)

Front Panel tombol

1. Letakkan kardus pada meja makan yang telah diatur, mengatur tiga disc pisau slotting dan satu disk pisau sudut-memotong,sesuai dengan posisi slotting dan pemotongan sudut yang tepat dari karton. Metode penyesuaian seperti di bawah ini: di panel tombol belakang (8 di Gambar B), jog dua tombol positive jog dan negative jog dalam lingkaran gambar 3,putar disk pisau dan membuat lubang sekrup di luar , seperti yang ditunjukkan pada gambar 4, lepaskan sekrup dengan kunci, lalu seperti gambar 5, putar kunci dan buat cakram pisau bergerak ke kanan atau kiri ke posisi slot atau sudut yang tepat,saat bergerak., cakram pisau atas dan bawah dan roda lipatan yang sesuai akan bergerak secara sinkron.

(gambar 3)

(gambar 4)

(gambar 5)

2. Pengaturan ketinggian kotak: sesuai dengan ketinggian kotak yang akan diproduksi, di panel tombol belakang (8 di Gambar B),menggunakan box tinggi + dan box tinggi - dua tombol (bagian lingkaran di gambar di bawah) untuk menyesuaikan jarak antara pisau dan pisau di disk pisau , juga berarti ketinggian kotak. ada skala graduasi di setiap pisau disk, mudah untuk penyesuaian yang akurat.

3. Pada panel tombol depan (7 di Gambar B), seperti di bawah Gambar 6, tekan kipas angin “menyala”, “penunjuk kipas angin “menyala”, untuk memulai kipas angin, putar “kecepatan mainframe” tombol,membuat kecepatan lebih cepat dari nolUji untuk memberi satu potongan karton, sesuai dengan posisi slotting dan sudut-potongan nyata, untuk menyesuaikan fase.dengan menggunakan dua tombol “kardus fase + “ dan “kardus fase - ” yang dikelilingi di Gambar 8 untuk menyesuaikan.

(gambar 6)

(gambar 7)

(gambar 8)

4Setelah menyelesaikan penyesuaian, dapat memindahkan setiap alat pencetak kertas (6 di Gambar B) antara dua cakram pisau, seperti gambar di bawah, kemudian memulai produksi volume kotak karton.

Bagian pengaturan opsional ketika memberi makan karton dengan panjang besar atau lebar besar:

1. Ketika panjang karton besar, dapat memindahkan depan pemisah makan (3 di Gambar A) kanan atau kiri.Pindahkan dua baffle makan depan (3 di Gambar A), mengatur baffle feed depan ke posisi yang tepat sesuai dengan panjang karton, setelah selesai pengaturan, kencangkan sekrup dan perbaiki baffle.

2. Ketika lebar karton besar, perlu menyesuaikan rentang hisap meja makan: pertama-tama menempatkan satu lembar karton di meja makan, dan membuat mesin dalam kondisi kecepatan rendah,periksa jarak berjalan plat dorong (bagian persegi panjang pada gambar di bawah) . Pastikan bahwa lempeng mendorong tidak menyentuh karton ketika lempeng mendorong menggerakkan tepi ekstrim mesin, maka itu dapat mendorong karton dan membuatnya makan ke depan.Jika perlu untuk menyesuaikan posisi pushing plat , lepaskan sekrup yang dikelilingi dalam gambar di bawah ini, menemukan dan lubang sekrup yang cocok di posisi yang lebih lateral, memperbaiki lempeng mendorong.

V. Bagian yang mudah dipakai & Metode Penggantian

1. Penggantian pisau slotting dan pisau pemotong sudut:

Seperti yang ditunjukkan pada gambar di bawah, lepaskan sekrup dari bagian yang perlu diganti, kemudian bisa menurunkan pisau, dan pasang pisau baru dan perbaiki sekrupnya. jika sekrupnya ada di dalamdapat mencoret “positive jog” atau “negative jog” di panel tombol belakang (8 di Gambar B) , putar sekrup di luar, nyaman untuk mengambil.

2. Mengganti strip pengambil sampah: menunjukkan pada gambar di bawah ini, lepaskan sekrup di lubang menggunakan kunci, kemudian dapat menarik strip baja.

VI. Pemeliharaan Mesin

1. Periksa secara teratur bantalan mesin dan membersihkan sekali setiap setengah tahun untuk satu tahun. Bagian koneksi lainnya, perlu untuk menambahkan minyak mesin setiap setengah tahun.

2. Sebelum memulai mesin, periksa apakah ada kotoran di dalam, jika ada beberapa bagian yang usang atau rusak, setelah memeriksa dan tidak ada kelainan, kemudian mulai mesin.Mesin harus tetap bersih dan rapi untuk waktu yang lama..

VII. Jaminan Mesin & Layanan Pasca Penjualan

1Mesin ini memiliki garansi satu tahun untuk seluruh struktur, tidak termasuk pisau, roller karet dll bagian mudah dipakai. dalam masa garansi,kecuali bagian yang mudah dipakai dan kerusakan yang disebabkan oleh operasi yang salah , jika ada masalah dengan elemen listrik, gigi, bantalan dll bagian struktur, kami akan menyediakan bagian yang diganti secara gratis.

2. Di luar masa garansi, jika ada bagian yang rusak atau rusak, kami akan dibayar untuk menyediakan bagian yang diganti.

3Untuk semua operasi, pemeliharaan dll masalah dalam produksi, perusahaan kami akan memberikan solusi teknis dan bantuan kepada pelanggan kami secara gratis.
